Dispozitiv monofazat pentru monitorizarea și protecția instalațiilor electrice la supratensiune,
subtensiune și supracurent.
DESCRIERE GENERALĂ
Protectorul reglabil V/A monitorizează permanent tensiunea și curentul din circuitul de alimentare. În cazul depășirii
pragurilor configurate, dispozitivul întrerupe alimentarea pentru protejarea consumatorilor și permite revenirea
automată după îndeplinirea condițiilor setate. Pragurile și temporizările pot fi ajustate din meniul frontal, iar afișajul
digital permite vizualizarea valorilor măsurate.
Funcții principale: protecție la supratensiune, subtensiune și supracurent; temporizare la declanșare și la
reconectare; corecție/ajustare pentru valorile măsurate; setări configurabile și funcție de blocare a parametrilor.
DATE TEHNICE
Caracteristică Valoare / specificație
Tip echipament Protector reglabil de tensiune și curent (V/A), monofazat
Borne de alimentare N, L
Tensiune nominală de alimentare 220 V AC
Frecvență nominală 40 / 50 / 60 / 70 Hz (conform documentației furnizate)
Domeniu reglaj supratensiune AC 130–300 V
Domeniu reglaj subtensiune AC 80–210 V
Histerezis tensiune 5 V
Temporizare declanșare la supratensiune 0,5 s (valoare implicită)
Precizia măsurării tensiunii < 1%
Tensiune maximă de funcționare (fază) 350 V
Curent maxim de funcționare 80 A / 100 A / 150 A, în funcție de variantă
Altitudine maximă ≤ 2.000 m
Temperatură de funcționare −25 °C … +50 °C
Umiditate relativă admisă ≤ 50% la 40 °C, fără condensare
Temperatură de depozitare −25 °C … +55 °C
Dimensiuni 50 × 111 × 70 mm (conform documentației furnizate)
PARAMETRI CONFIGURABILI
Parametri
u Funcție Interval / opțiuni Implicit
P-1 Timp de pornire 1–999 s 5 s
P-2 Timp de revenire / reconectare 1–999 s 30 s
P-3 Prag supratensiune 130–300 V 270 V
P-4 Prag revenire după supratensiune 125–295 V 265 V
P-5 Prag subtensiune 80–210 V 170 V
P-6 Prag revenire după subtensiune 85–215 V 175 V
P-7 Temporizare declanșare la variația tensiunii 0,1–10 s 0,5 s
P-8 Corecție tensiune −10% … +10% —
P-9 Prag supracurent 1–80 / 100 / 150 A 80 A
P-10 Temporizare declanșare la supracurent 0,1–10 s 1,0 s
P-11 Contor de curent OFF / 0–20 OFF
P-12 Ajustare curent −10% … +10% A —
P-13 Ajustare frecvență −2,5% … +2,5% Hz Nu modificați
Fișă tehnică informativă – verificați configurația exactă înainte de montaj. Pagina 2
Parametri
u Funcție Interval / opțiuni Implicit
P-14 Protecție la cădere rapidă a tensiunii ON / OFF ON
P-15 Mod afișare 1 Standard / 2 Manual / 3 Automat 1
P-16 Resetare automată ON / OFF ON
P-17 Acțiune protecție ON / OFF ON
P-18 Economisire energie ON / OFF OFF
P-19 Blocare parametri 000–999 112
INDICATOARE ȘI COMENZI
Indicatoare: >V – supratensiune; <V – subtensiune; >A – supracurent; POWER – funcționare normală.
Butoane: SET – selectare meniu / confirmare; ▲ – creștere valoare; ▼ – scădere valoare / deplasare; buton
pornire/oprire – activare sau dezactivare, conform funcției disponibile pe model.

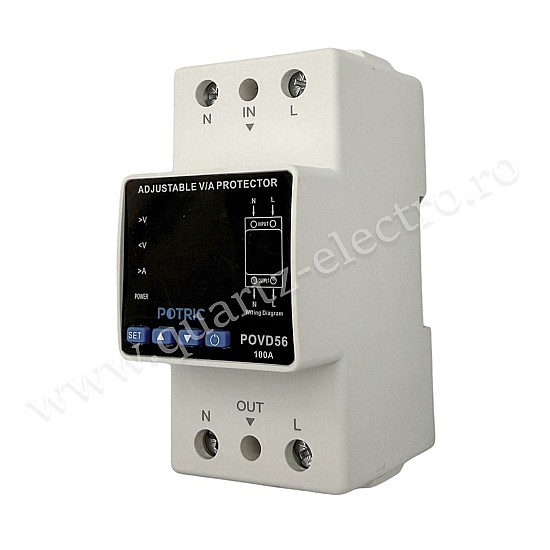

MONTAJ ȘI CONECTARE
Dispozitivul se montează într-un tablou electric, pe circuitul monofazat, respectând marcajele bornelor de intrare și
ieșire. Conform schemei furnizate, conexiunile de intrare sunt în partea superioară, iar conexiunile de ieșire în
partea inferioară. Schema de cablare trebuie urmată întocmai pentru varianta exactă a produsului.
Montajul și conectarea trebuie efectuate de personal calificat, cu alimentarea întreruptă. Alegeți varianta
de curent nominal corespunzătoare instalației și protejați circuitul cu aparate de protecție adecvate. Nu
depășiți curentul maxim nominal al dispozitivului.
OBSERVAȚII IMPORTANTE
Valorile și funcțiile prezentate sunt transcrise din documentația ilustrată pusă la dispoziție. Curentul maxim
disponibil (80 A, 100 A sau 150 A), marcajele bornelor și unele setări pot depinde de varianta constructivă. Înainte
de instalare, verificați eticheta produsului și schema livrată împreună cu acesta. Frecvența nominală și dimensiunile
trebuie confirmate pentru codul exact al produsului.
