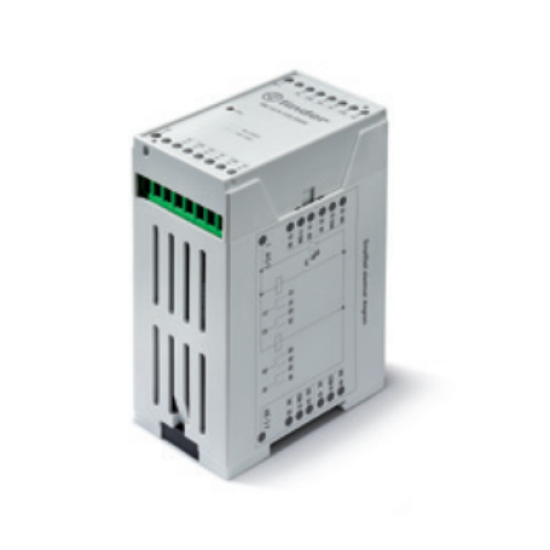

RELEU RAPID FINDER RR.14.9.024.0000

Releu rapid modular, 4C, 8A, alimentare 24VC.C.

Relee rapide RR.14 montare pe şină de 35 mm (EN 60715) RR.24 cu 11 pini, fişabil în soclul 90.21

- 4 contacte comutatoare sau 3 ND + 1 C (3 contacte normal deschise + 1 contact comutator)

- Tensiune continuă de alimentare (C.C.)

- Timpul de intervenţie ≤ 3 ms • LED de semnalizare a stării de comandă

- Montare pe şină de 35 mm (EN 60715)

- Versiune cu 11 pini - montare prin fişare în soclul 90.21

CARACTERISTICILE CONTACTULUI

- Configuraţia contactului: 4 C contacte comutatoare

- Curentul nominal/maxim de vârf A: 8/15

- Tensiunea nominală/ maximă de comutaţie V C.A. (50/60 Hz): 250/400

- Sarcină nominală C.A.1 VA: 2000

- Sarcină nominală C.A.15 VA:  400

- Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.3

- Capacitatea de rupere în C.C.1: 30/110/220 V A:  8/0.3/0.12

- Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

- Materialul de contact standard: AgCdO

CARACTERISTICILE BOBINEI

- Tensiune nominală (UN) V C.C.: 24

- Puterea nominală C.C. W: < 5

- Aria de funcţionare V C.C.: (0.8…1.1)UN

DATE TEHNICE

- Durata de viaţă mecanică C.A./C.C. cicluri: 10 · 106

- Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 100 · 103

- Timpul de conectare/deconectare ms: 2.9/2.5

- Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)

- Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

- Temperatura ambiantă °C :–40…+55

- Gradul de protecţie: IP 20

- Omologări releu (conform tipului): CE EAC
