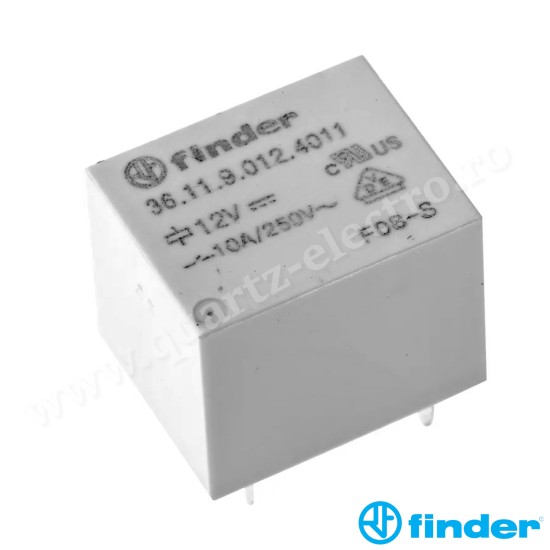

RELEU FINDER 36.11.9.012.4011

Releu miniaturizat, implantabil, bobină standard (360mW), alimentare 12VC.C., 1C, 10A, AgSnO2

Releu implantabil pe circuit imprimat 10 A

- Grad nou de miniaturizare

- 1 contact comutator

- Carcasă ultra-miniaturizată cubică

- Bobină în C.C. - 360 mW

- Protecţie la fluxul de spălare cu solvenţi: RT III

- Material de contact fără cadmiu

- Conform cerinţelor prevăzute de Directiva RoHS

Tipul 36.11.9.012.4011

- 1 C, 10 A

- Carcasă cubică

- Implantabil (PCB)

CARACTERISTICILE CONTACTULUI

- Configuraţia contactului: 1 C contact comutator

- Curentul nominal/maxim de vârf A: 10/15 (NO) - 5/10 (NC)

- Tensiunea nominală/maximă de comutaţie V C.A.: 250/277

- Sarcină nominală C.A.1 VA: 2500 (NO) - 1250 (NC)

- Sarcină nominală C.A.15 (230 V C.A.) VA: 500 (NO)

- Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.37 (NO)

- Capacitatea de rupere în C.C.1: 28 V A: 10 (NO)

- Sarcina minimă comutabilă mW (V/mA): 500 (5/100)

- Materialul de contact standard: AgSnO2

CARACTERISTICILE BOBINEI

- Tensiune nominală (UN) V C.A. (50/60 Hz)/ V C.C.: - / 12

- Putere nominală C.A./C.C. VA (50 Hz)/W: —/0.36

- Aria de funcţionare C.A. / C.C.: - /  (0.75…1.3)UN

- Tensiunea de reţinere C.A./C.C. : —/0.5 UN

- Tensiunea necesară declanşării contactului C.A./C.C.: —/0.1 UN

DATE TEHNICE

- Durata de viaţă mecanică C.A./C.C. cicluri: —/10 · 106

- Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 50 · 103

- Timpul de conectare/deconectare ms: 10/5

- Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 3

- Rigiditatea dielectrică dintre contactele deschise V C.A.: 750

- Temperatura ambiantă °C: –40…+85

- Gradul de protecţie: RT III

- Omologări (conform tipului): EAC
