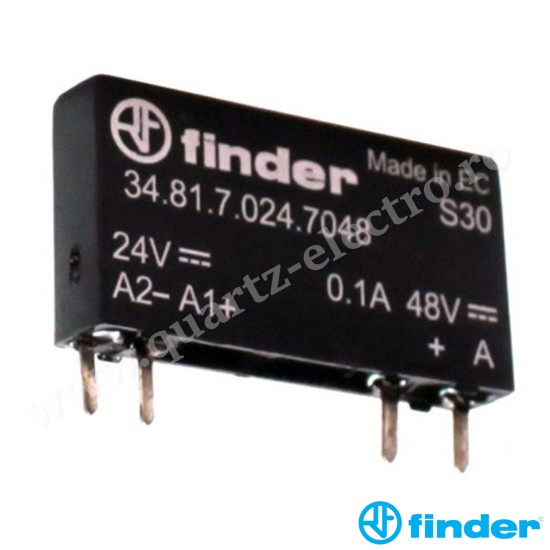

RELEU FINDER 34.81.7.024.7048

Releu static, ultra-miniaturizat, implantabil, foarte subţire, circuitul de intrare alimentat la 24VC.C., circuitul de ieşire 1ND la 0.1A şi 48VC.C.

Relee electronice SSR (Solid State Relay) ultra-miniaturizate

- Montare prin implantare pe circuit imprimat - direct sau prin soclu PCB

- Montare pe şină de 35 mm - prin socluri cu terminale de conexiune: cu şurub, cu „prindere rapidă” sau de tip „push-in” •

- Un singur circuit de ieşire cu următoarele variante de comutaţie - 0.1 A, 48 V C.C. - 0.2 A, 220 V C.C.

- Silenţioase, cu frecvenţă de comutaţie mare şi durată de viaţă îndelungată

- Carcasă foarte îngustă, 5 mm • Circuit de intrare sensibil în C.C. (Este posibilă alimentarea duală a circuitului de intrare în C.A./C.C. folosind soclurile din seria 93)

- UL Listing (combinaţie releu/soclu)

- Protecţie la fluxul de spălare cu solvenţi: RT III

- 3000 V C.A. izolaţia intrare-ieşire

Tipul 34.81-7048

- 100 mA, 48 V C.C. capacitatea de comutaţie a circuitului de ieşire

- Implantabil (PCB) sau fişabil în socluri din seria 93

CARACTERISTICILE CIRCUITULUI DE IESIRE

- Configuraţia contactului: 1 ND

- Curentul nominal/maxim de vârf (10 ms) A: 0.1/0.5 0

- Tensiunea nominală de comutație V: 48 C.C.

- Domeniul tensiunii de comutație V: (1.5…53)C.C.

- Tensiunea maximă de blocare V: 53

- Sarcină nominală C.C.13 W: 2.4

- Curentul minim comutabil mA: 0.05

- Curentul de scurgere maxim în „starea OFF” mA: 0.001

- Căderea de tensiune maximă în „starea ON” V: 1

CARACTERISTICILE CIRCUITULUI DE INTRARE

- Tensiunea nominală (UN) V C.C.: 24 - 60

- Puterea nominală W: 0.17 - 0.21

- Aria de funcţionare V C.C.: 16…30 - 35…72

- Curentul de comandă mA: 7 - 3.5

- Tensiunea de deconectare V C.C.: 10 - 20

DATE TEHNICE

- Durata de viaţă electrică la sarcina nominală cicluri : > 106

- Timpul de conectare/deconectare ms: 0.03/0.6

- Rigiditatea dielectrică dintre intrare și ieșire (1.2/50µs) kV: 4

- Temperatura ambiantă °C: –20…+70*

- Gradul de protecţie: RT III

- Omologări (conform tipului): CE
