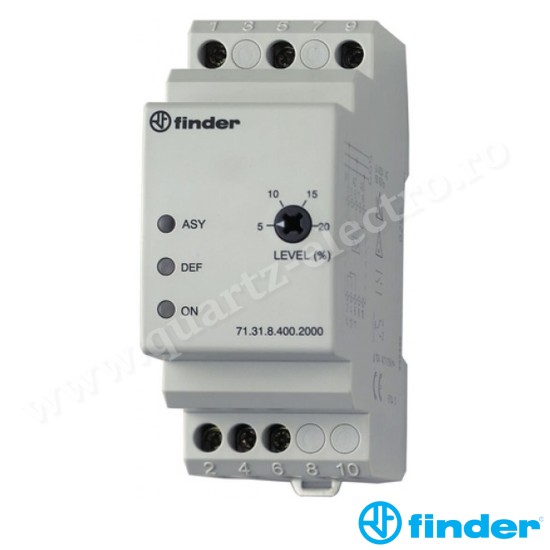

RELEU DE SUPRAVEGHERE FINDER 71.31.8.400.2000
3 - Faze 400 V
- Relee de supraveghere a reţelei de alimentare
TIpul 71.31.8.400.2000
- Asimetria fazelor
- Succesiunea fazelor
- Lipsa fazei
- Montare pe şină de 35 mm (EN 60715)
- LED indicator • Logică de protecţie pozitivă (dacă tensiunea supravegheată evoluează între limitele impuse, ieşirea releului este anclanşată)
CARACTERISTICILE PRODUSULUI
- Supravegherea asimetriei între cele 3 faze
- Supravegherea succesiunii fazelor
- Supravegherea lipsei fazei
- Asimetria dintre faze (–5…–20)% UN reglabilă
- Detecţia tensiunii de alimentare U la A1 (1) şi/
sau A2 (5) > 1.11 UN
CARACTERISTICILE CONTACTULUI :
-Configuratia contactului : 1C
-Curentul Nominal/Maxim de vârf A : 10/15
-Tensiunea Nominala/Maxima de comutatie V C.A. 250/400
-Sarcina nominala C.A.1 VA : 2500
-Sarcina nominala C.A.15 (230 V C.A.) VA : 500
-Puterea nominala echivalenta a unui motor monofazat ce poate fi comutata de releu (230 V C.A.) kW : 0.5
-Capacitatea de rupere în C.C.1: 30/110/220 VA : 10/0.3/0.12
-Sarcina minima comutabila mW (V/mA) : 300 (5/5)
-Materialul de contact standard : AgCdO
CARACTERISTICILE ALIMENTARII :
Tensiunea nominala (UN) V C.A. (50/60 Hz) / V C.C. : 400 / —
Putere nominala C.A./C.C. VA (50 Hz)/W : 4 / —
Aria de functionare C.A. / C.C. : (0.8…1.15)UN / —
DATE TEHNICE :
-Durata de viaţă electrică la sarcină nominală C.A.1 cicluri : 100 · 103
-Limitele de detecţie Umin/Umax/Asimetrie : (0.8...0.95)UN / 1.15 UN/—
-Întârzierea la deconectare/timpul de reacţie : (0.1...12)s / < 0.5 s
-Memorarea defectului - selectabilă : Da
-Izolaţie electrică: între circuitele de Alimentare şi Măsură : Fără – circuitele sunt comune
-Temperatura mediului ambiant °C : –20...+55
-Gradul de protectie : IP 20
- Omologari (conform tipului): CE EAC
- Stoc: In Stoc
- Brand: FINDER
- FISA TEHNICA:
- INSTRUCTIUNI UTILIZARE:
- Model: 71.31.8.400.2000
