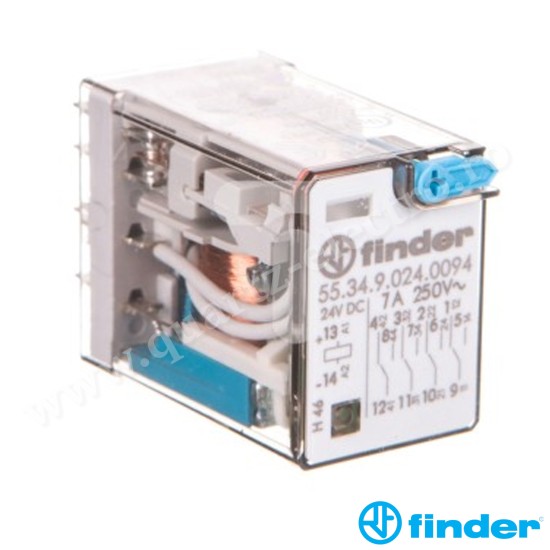

RELEU FINDER 55.34.9.024.0094
Releu industrial miniaturizat, fişabil, alimentare 24VC.C., 4C, 7A, AgNi, cu buton de probă blocabil+ indicator mecanic+ LED+ diodă, polaritatea + la pinul A1/13
Relee de uz general fişabile în socluri
Tipul 55.34
- 4 C contacte comutatoare 7 A
- Bobine în C.A. şi C.C.
- Buton de test blocabil şi indicator mecanic ca standard pentru variantele cu 2 şi 4 contacte
- Opţiuni disponibile pentru LED integrat şi supresarea bobinei
- Socluri din seria 94 pentru montare prin implantare (PCB) sau pe şină de 35 mm (EN 60715) prevăzute cu terminale de conexiune cu şurub, cu prindere rapidă sau „push-in”
- Module de indicare şi protecţie EMC din seria 99 şi module temporizatoare de tipul 86.30
- Adaptoare de montare alternativă opţionale
- UL Listing (combinaţie releu/soclu)
- Material de contact fără cadmiu
- Materialul de contact poate fi ales
- Brevet european
- Fişabil în socluri din seria 94
CARACTERISTICILE CONTACTULUI
Configuraţia contactului: 4 C contacte comutatoare
Curentul nominal/maxim de vârf A: 7/15
Tensiunea nominală/maximă de comutaţie V C.A.: 250/250
Sarcină nominală C.A.1 VA: 1750
Sarcină nominală C.A.15 (230 V C.A.) VA: 350
Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.125
Capacitatea de rupere în C.C.1: 30/110/220 V A: 7/0.25/0.12
Sarcina minimă comutabilă mW (V/mA): 300 (5/5)
Materialul de contact standard: AgNi
CARACTERISTICILE BOBINEI
Tensiune nominală (UN) V C.C.: 24
Putere nominală C.A./C.C. VA (50 Hz)/W: 1.5/1
Aria de funcţionare C.A.: (0.8…1.1)UN
Aria de funcţionare C.C.: (0.8…1.1)UN
Tensiunea de reţinere C.A./C.C.: 0.8 UN / 0.5 UN
Tensiunea necesară declanşării contactului C.A./C.C.: 0.2 UN / 0.1 UN
DATE TEHNICE
Durata de viaţă mecanică C.A./C.C. cicluri: 20 · 106 / 50 · 106
Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 200 · 103
Timpul de conectare/deconectare ms: 10/5
Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 4
Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000
Temperatura ambiantă °C: –40…+85
Gradul de protecţie: RT I
Omologări (conform tipului): EAC RINA
- Stoc: Pre-comanda
- Brand: FINDER
- FISA TEHNICA:
- Model: 55.34.9.024.0094
