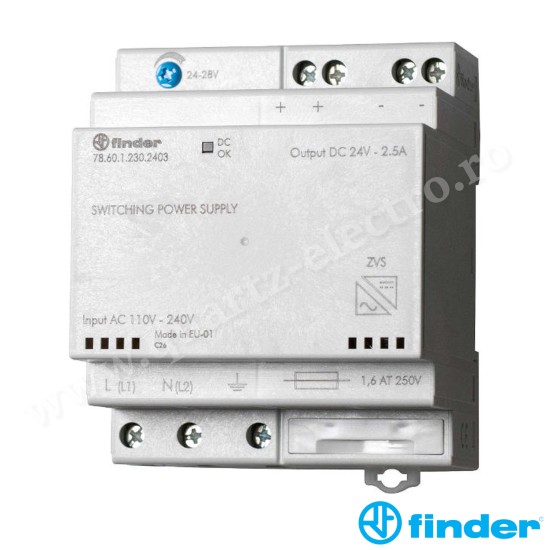

SURSA DE ALIMENTARE IN COMUTATIE 78.60.1.230.2403 FINDER

Sursă de alimentare modulară; 110 - 230VC.A., 60W, 24VC.C.

Surse modulare de alimentare cu tensiune continuă, de 60 W, cu profil redus şi eficienţă ridicată pentru dulapuri electrice

Tipul 78.60

- Ieşire 24 V C.C., 60 W

- Tensiune de ieşire reglabilă între 24-28 V

- Tehnologie ZVS

- Eficienţă ridicată (până la 91%)

- Consum redus de putere în „aşteptare” (stand-by) (< 0.4 W)

- Protecţie termică: internă, cu întreruperea tensiunii de ieşire Vout - întreruperea alimentării în vederea resetării

- Protecţie la scurtcircuit: (auto-recuperare) funcţionare „intermitentă”

- Fuzibil de intrare: Înlocuire uşoară, plus o bucată de rezervă

- Protecţie la supratensiune: Varistor

- Topologie flyback

- ZVS (Zero-voltage-switching - comutaţie la tensiune zero), Modalitate tehnologică cvasi-rezonantă

- Respectă standardele EN 60950-1 şi EN 61204-3

- Funcţionare în paralel pentru redundanţa automată - cu diode redresoare

- Conexiunile cu polaritate duală şi în serie sunt permise

- De mici dimensiuni: lăţime 70 mm (4 module), adâncime 61 mm

- Montare pe şină de 35 mm (EN 60715)

SPECIFICATIILE CIRCUITULUI DE IESIRE

- Curentul de ieşire (–20…+40 °C, intrare de 230 V C.A.) A: 2.8

- Curentul nominal IN (50 °C, pe întreaga arie de funcţionare a intrării) A: 2.5

- Tensiunea nominală V: 24

- Puterea nominală W: 60

- Puterea de ieşire (–20…+40 °C, cu 230 V C.A. la intrare) W: 68

- Vârful de curent suportat pentru 3 ms* A: 10

- Reglarea tensiunii de ieşire V: 24...28

- Variaţia tensiunii (de la sarcină absentă până la sarcină maximă): < 1%

- Ondulaţia tensiunii la sarcină maximă** mV: < 200

- Durata de reţinere la sarcină maximă:  cu 100 V C.A. la intrare ms: > 20

- Durata de reţinere la  sarcină maximă: cu 260 V C.A. la intrare ms > 130

CARACTERISTICILE CIRCUITULUI DE INTRARE:

- Tensiune nominală (UN) V C.A. (50/60 Hz)/ C.C. (nepolarizat): 110…240/ 220

- Aria de funcţionare V C.A. (50/60 Hz)/V C.C.:  88…265***/ 140…370

-  Consum max. de putere (la 100 V C.A., 50 Hz) VA:  90

- Consum max. de putere (la 100 V C.A., 50 Hz) W: 67.5

- Puterea consumată în „aşteptare” (stand-by) W: < 0.4

- Factorul de putere: 0.75

- Consum max. de curent (la 88 V C.A.) A: 0.9

- Curent max. la pornire (vârf la 265 V) timp de 3 ms A: 30

- Fuzibil de intrare înlocuibil: 1.6A - T

DATE TEHNICE:

- Eficienţă (la 230 V C.A.) %: 91

- MTTF h :  > 500 · 103

- Întârzierea la pornire s: < 1

- Rigiditatea dielectrică dintre intrare/ieşire V C.A.: 3000 (clasa II)

- Rigiditatea dielectrică dintre intrare/PE V C.A.: 1500 (clasa II)

- Temperatura ambiantă**** °C: –20…+70

- Gradul de protecţie: IP 20

- Omologări (conform tipului): CE EAC
