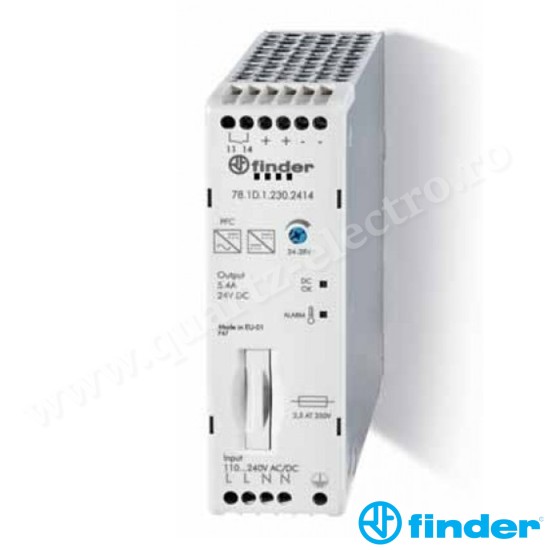

SURSA DE ALIMENTARE IN COMUTATIE 78.1D.1.230.2414 FINDER

SURSA DE ALIMENTARE IN COMUTATIE 78.1D.1.230.2414 FINDER
SURSA DE ALIMENTARE IN COMUTATIE 78.1D.1.230.2414 FINDER

Sursă de alimentare modulară; intrare 110 -250VC.A./C.C., 130W, ieșire 24VC.C., lățime 30mm, conversie dublă


Surse industriale de alimentare cu tensiune continuă, de: 130 W

Tipul 78.1D

- Ieșire pe 24 V CC, 130 W, mărime compactă

- Corectare activă a factorului de putere în două etape

- Tensiune de ieşire reglabilă între 24-28 V

- Două trepte de conversie şi corectare activă a factorului de putere (active PFC)

- Protecție la suprasarcină în modul fold-back pentru aplicații de încărcare de baterii și conectarea în paralel pentru alimentarea de sarcini de curent mai mari (78.1D)

- Eficienţă ridicată (până la 93%)

- Absorbție scăzută de putere în așteptare (până la 1 W)

- LLC (78.1B) sau topologie forward (78.1D)

- Protecţie termică: internă cu preavertizare şi alarmă prin LED şi contact auxiliar, precum şi cu întreruperea tensiunii de ieşire Vout - întreruperea alimentării în vederea resetării (78.1D)

- Indicare suprasarcină: cu preavertizare şi alarmă prin LED şi contact auxiliar (78.1D)

- Boost current: fără limită de timp, cu LED și contact auxiliar de semnalizare (78.1D)

- Protecţie la suprasarcină: Modul de limitare - fold-back (78.1D)

- Protecţie la scurtcircuit: (auto-recuperare) funcţionare „intermitentă”

- Fuzibil de intrare: Înlocuire uşoară, plus o bucată de rezervă

- Protecţie la supratensiune: Varistor • Respectă standardele EN 60950-1 şi 61204-3

- Funcţionare în paralel pentru un curent de sarcină crescut (cu diode redresoare)

- Conexiunile cu polaritate duală şi în serie sunt permise

- Montare pe şină de 35 mm (EN 60715)

SPECIFICATIILE CIRCUITULUI DE IESIRE

- Curentul de ieşire (–20…+40 °C, intrare de 230 V C.A.) A: 5.4

- Curentul nominal IN (50 °C, pe întreaga arie de funcţionare a intrării) A: 5.4

- Tensiunea nominală V: 24

- Puterea nominală W: 130

- Puterea de ieşire (–20…+40 °C, cu 230 V C.A. la intrare) W: 130

- Vârful de curent suportat pentru 3 ms* A: 10

- Reglarea tensiunii de ieşire V: 24...28

- Variaţia tensiunii (de la sarcină absentă până la sarcină maximă): < 1%

- Ondulaţia tensiunii la sarcină maximă** mV: < 100

- Durata de reţinere la sarcină maximă:  cu 100 V C.A. la intrare ms: > 20

- Durata de reţinere la  sarcină maximă: cu 260 V C.A. la intrare ms > 20

CARACTERISTICILE CIRCUITULUI DE INTRARE:

- Tensiune nominală (UN) V C.A. (50/60 Hz)/ C.C. (nepolarizat): 110…240/ 110…240

- Aria de funcţionare V C.A. (50/60 Hz)/V C.C.:  88…265***/ 95…275 (nepolarizat)

- Tensiunea C.C. necesară declanşării contactului V: 80

-  Consum max. de putere (la 100 V C.A., 50 Hz) VA: 145 (la 50Hz)

- Consum max. de putere (la 100 V C.A., 50 Hz) W: 145 (la 50Hz)

- Puterea consumată în „aşteptare” (stand-by) W: < 3.3

- Factorul de putere: 0.998

- Consum max. de curent (la 88 V C.A.) A: 1.6 (la 88V AC)

- Curent max. la pornire (vârf la 265 V) timp de 3 ms A: 12

- Fuzibil de intrare înlocuibil: 2.5A - T

DATE TEHNICE:

- Eficienţă (la 230 V C.A.) %: 89

- MTTF h :  > 400 · 103

- Întârzierea la pornire s: < 1

- Rigiditatea dielectrică dintre intrare/ieşire V C.A.: 2500 (SELV)

- Rigiditatea dielectrică dintre intrare/PE V C.A.: 1500

- Temperatura ambiantă**** °C: –20…+70

- Gradul de protecţie: IP 20

- Omologări (conform tipului): CE EAC

Spune-ţi opinia

Autentifică-te sau Înregistrează un cont nou pentru a putea scie o opinie
  • Stoc: In Stoc
  • Brand: FINDER
  • FISA TEHNICA: click to download pdf
  • INSTRUCTIUNI UTILIZARE: click to download pdf
  • Model: 78.1D.1.230.2414
575,00 RON
Fără TVA: 483,19 RON
