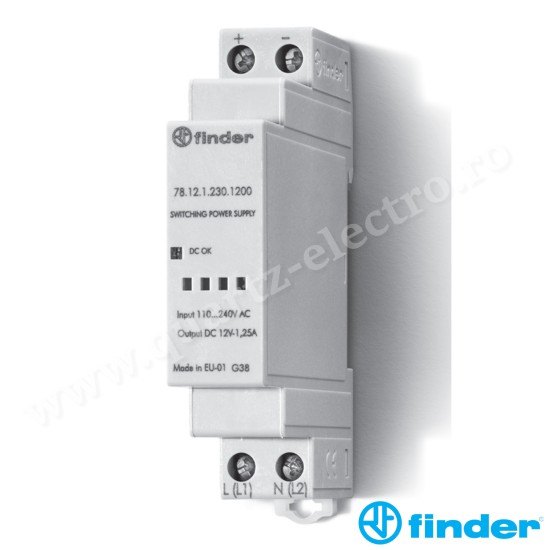

SURSA DE ALIMENTARE IN COMUTATIE 78.12.1.230.1200 FINDER

SURSA DE ALIMENTARE IN COMUTATIE 78.12.1.230.1200 FINDER
SURSA DE ALIMENTARE IN COMUTATIE 78.12.1.230.1200 FINDER

Sursă de alimentare modulară; 110 - 230VC.A., 12W, 12VC.C.


Surse modulare de alimentare cu tensiune continuă, de 12 W, cu profil redus, pentru dulapuri electrice

Tipul 78.12….1200

- Ieşire 12 V C.C., 12 W

- 17.5 mm (1 modul) x 61 mm adâncime

- Consum redus de putere în „aşteptare” (stand-by) (< 0.4 W)

- Protecţie termică: internă, cu întreruperea tensiunii de ieşire Vout - întreruperea alimentării în vederea resetării

- Protecţie la scurtcircuit: (auto-recuperare) funcţionare „intermitentă”

- Protecţie la supratensiune: Varistor

- Topologie flyback

- Respectă standardele EN 60950-1 şi EN 61204-3

- Funcţionare în paralel pentru redundanţa automată - cu diode redresoare

- Conexiunile cu polaritate duală şi în serie sunt permise

- Montare pe şină de 35 mm (EN 60715)

SPECIFICATIILE CIRCUITULUI DE IESIRE

- Curentul de ieşire (–20…+40 °C, intrare de 230 V C.A.) A: 1.25

- Curentul nominal IN (50 °C, pe întreaga arie de funcţionare a intrării) A: 1

- Tensiunea nominală V: 12

- Puterea nominală W: 12

- Puterea de ieşire (–20…+40 °C, cu 230 V C.A. la intrare) W: 15

- Vârful de curent suportat pentru 3 ms* A: 3

- Reglarea tensiunii de ieşire V: —

- Variaţia tensiunii (de la sarcină absentă până la sarcină maximă): < 1%

- Ondulaţia tensiunii la sarcină maximă** mV: < 200

- Durata de reţinere la sarcină maximă:  cu 100 V C.A. la intrare ms: > 10

- Durata de reţinere la  sarcină maximă: cu 260 V C.A. la intrare ms > 90

CARACTERISTICILE CIRCUITULUI DE INTRARE:

- Tensiune nominală (UN) V C.A. (50/60 Hz)/ C.C. (nepolarizat): 110…240/ 220

- Aria de funcţionare V C.A. (50/60 Hz)/V C.C.:  100…265***/ 140…370

-  Consum max. de putere (la 100 V C.A., 50 Hz) VA:  32

- Consum max. de putere (la 100 V C.A., 50 Hz) W: 17.2

- Puterea consumată în „aşteptare” (stand-by) W: < 0.4

- Factorul de putere: 0.53

- Consum max. de curent (la 88 V C.A.) A: 0.30

- Curent max. la pornire (vârf la 265 V) timp de 3 ms A: 10

- Fuzibil de intrare înlocuibil —

DATE TEHNICE:

- Eficienţă (la 230 V C.A.) %: 87

- MTTF h :  > 400 · 103

- Întârzierea la pornire s: < 1

- Rigiditatea dielectrică dintre intrare/ieşire V C.A.: 2500 (clasa II)

- Rigiditatea dielectrică dintre intrare/PE V C.A.: —

- Temperatura ambiantă**** °C: –20…+60

- Gradul de protecţie: IP 20

- Omologări (conform tipului): CE EAC

Spune-ţi opinia

Autentifică-te sau Înregistrează un cont nou pentru a putea scie o opinie
  • Stoc: In Stoc
  • Brand: FINDER
  • FISA TEHNICA: click to download pdf
  • INSTRUCTIUNI UTILIZARE: click to download pdf
  • Model: 78.12.1.230.1200
135,00 RON
Fără TVA: 113,45 RON
