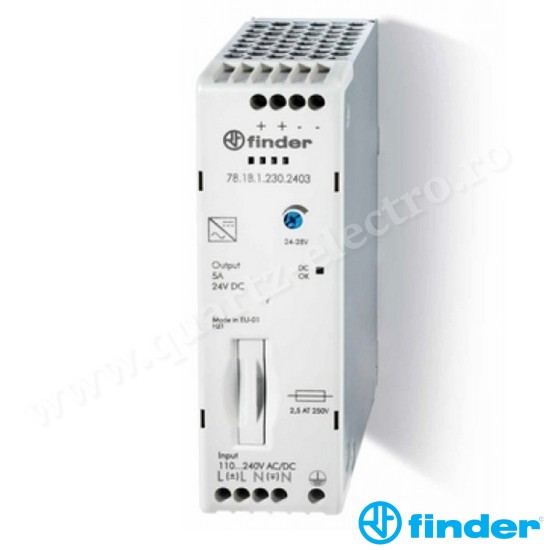

SURSA DE ALIMENTARE IN COMUTATIE 78.1B.1.230.2403 FINDER

Modulară - 120W 5A (ieșire 24VC.C.) 120-240 VC.A. / 220 VC.C. - Compactă

Surse industriale de alimentare cu tensiune continuă, de: 110 W

Tipul 78.1B

- Ieșire pe 24 V CC, 110 W, mărime compactă

- Separare electrică sigură (SELV conform cu EN 60950)

- Tensiune de ieşire reglabilă între 24-28 V

- Mărime compactă, absorbție de putere scăzută în așteptare

- Protecție la suprasarcină în modul fold-back pentru aplicații de încărcare de baterii și conectarea în paralel pentru alimentarea de sarcini de curent mai mari (78.1D)

- Eficienţă ridicată (până la 93%)

- Absorbție scăzută de putere în așteptare (până la 1 W)

- LLC (78.1B) sau topologie forward (78.1D)

- Protecţie termică: internă cu preavertizare şi alarmă prin LED şi contact auxiliar, precum şi cu întreruperea tensiunii de ieşire Vout - întreruperea alimentării în vederea resetării (78.1D)

- Indicare suprasarcină: cu preavertizare şi alarmă prin LED şi contact auxiliar (78.1D)

- Boost current: fără limită de timp, cu LED și contact auxiliar de semnalizare (78.1D)

- Protecţie la suprasarcină: Modul de limitare - fold-back (78.1D)

- Protecţie la scurtcircuit: (auto-recuperare) funcţionare „intermitentă”

- Fuzibil de intrare: Înlocuire uşoară, plus o bucată de rezervă

- Protecţie la supratensiune: Varistor • Respectă standardele EN 60950-1 şi 61204-3

- Funcţionare în paralel pentru un curent de sarcină crescut (cu diode redresoare)

- Conexiunile cu polaritate duală şi în serie sunt permise

- Montare pe şină de 35 mm (EN 60715)

SPECIFICATIILE CIRCUITULUI DE IESIRE

- Curentul de ieşire (–20…+40 °C, intrare de 230 V C.A.) A: 5

- Curentul nominal IN (50 °C, pe întreaga arie de funcţionare a intrării) A: 4.5

- Tensiunea nominală V: 24

- Puterea nominală W: 110

- Puterea de ieşire (–20…+40 °C, cu 230 V C.A. la intrare) W: 120

- Vârful de curent suportat pentru 3 ms* A: 10

- Reglarea tensiunii de ieşire V: 24...28

- Variaţia tensiunii (de la sarcină absentă până la sarcină maximă): < 3%

- Ondulaţia tensiunii la sarcină maximă** mV: < 300

- Durata de reţinere la sarcină maximă:  cu 100 V C.A. la intrare ms: > 20

- Durata de reţinere la  sarcină maximă: cu 260 V C.A. la intrare ms > 90

CARACTERISTICILE CIRCUITULUI DE INTRARE:

- Tensiune nominală (UN) V C.A. (50/60 Hz)/ C.C. (nepolarizat): 110…240/ 220

- Aria de funcţionare V C.A. (50/60 Hz)/V C.C.:  100…265***/ 140…275 (nepolarizat)

- Tensiunea C.C. necesară declanşării contactului V: 110

-  Consum max. de putere (la 100 V C.A., 50 Hz) VA: 268 (la 50Hz)

- Consum max. de putere (la 100 V C.A., 50 Hz) W: 133 (la 50Hz)

- Puterea consumată în „aşteptare” (stand-by) W: < 1

- Factorul de putere: 0.5

- Consum max. de curent (la 88 V C.A.) A: 1.75 (la 115V AC)

- Curent max. la pornire (vârf la 265 V) timp de 3 ms A: 12

- Fuzibil de intrare înlocuibil: 3.15A - T

DATE TEHNICE:

- Eficienţă (la 230 V C.A.) %: 93

- MTTF h :  > 500 · 103

- Întârzierea la pornire s: < 1

- Rigiditatea dielectrică dintre intrare/ieşire V C.A.: 2500 (SELV)

- Rigiditatea dielectrică dintre intrare/PE V C.A.: 1500

- Temperatura ambiantă**** °C: –20…+70

- Gradul de protecţie: IP 20

- Omologări (conform tipului): CE EAC
