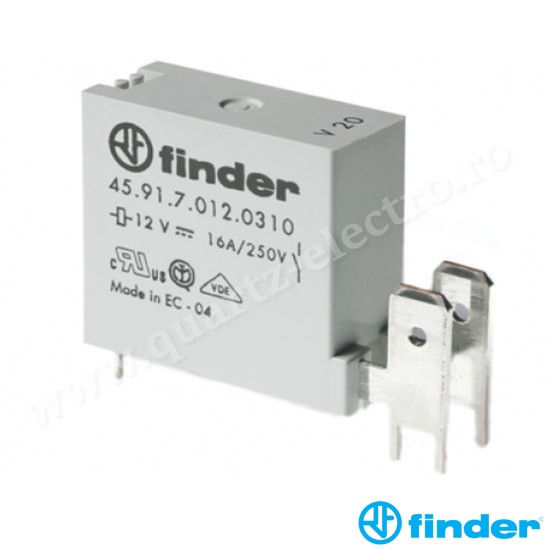

RELEU FINDER 45.91.7.012.0310
Releu miniaturizat, implantabil, 3mm deschiderea contactului +Faston 250(6.3x0.8mm), bobină sensibilă (360mW), aliment. 24VC.C., 1ND, 16A, AgNi

Relee pentru utilizare la o temperatură ambiantă de +125 °C
Montare prin implantare (PCB) - conexiunea bobinei, respectiv terminale Faston 250 - conexiunea contactului
Tipul 45.91
- 1 Contact normal deschis (deschiderea contactului ≥ 3 mm)
- Deschiderea contactului ≥ 3 mm în conformitate cu standardul EN 60730-1 (tipurile 45.91)
- Bobină sensibilă în C.C. - 360 mW
- Materialul de contact disponibil fără cadmiu
- Izolaţie întărită între bobină şi contacte în conformitate cu standardul EN 60335-1, EN 50178, EN 60204 cu distanţă de siguranţă şi spaţiu liber şi de conturnare de 8 mm
- 6 kV (1.2/50 µs) izolaţia între bobină şi contacte
- Gradul de protecţie: RT II standard, (RT III opţional)
- Temperatura ambiantă maximă +125 °C
- Montare prin implantare pe circuit imprimat (PCB) + terminale Faston 250
CARACTERISTICILE CONTACTULUI
Configuraţia contactului: 1 ND contact normal deschis cu deschiderea contactului ≥ 3 mm
Curentul nominal/maxim de vârf A: 16/30
Tensiunea nominală/ maximă de comutaţie V C.A.: 250/400
Sarcină nominală C.A.1 VA: 4000
Sarcină nominală C.A.15 (230 V C.A.) VA: 750
Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.55
Capacitatea de rupere în C.C.1: 30/110/220 V A: 16/4/1
Sarcina minimă comutabilă mW (V/mA): 500 (10/5)
Materialul de contact standard: AgNi
CARACTERISTICILE BOBINEI
Tensiune nominală (UN) V C.A. (50/60 Hz): —
Tensiune nominală (UN) V C.C.: 12
Putere nominală C.A./C.C. VA: (50 Hz)/W —/0.36
Aria de funcţionare C.A.: —
Aria de funcţionare C.C.: (0.7…1.2)UN
Tensiunea de reţinere C.A./C.C.: —/0.4 UN
Tensiunea necesară declanşării contactului C.A./C.C.: —/0.1 UN
DATE TEHNICE
Durata de viaţă mecanică C.A./C.C. cicluri: —/10 · 106
Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 30 · 103
Timpul de conectare/deconectare ms: 12/2
Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)
Rigiditatea dielectrică dintre contactele deschise V C.A.: 2500
Temperatura ambiantă °C: –40…+125
Gradul de protecţie: RT II
Omologări (conform tipului): EAC

Spune-ţi opinia

Autentifică-te sau Înregistrează un cont nou pentru a putea scie o opinie
  • Stoc: Pre-comanda
  • Brand: FINDER
  • FISA TEHNICA: click to download pdf
  • Model: 45.91.7.012.0310
22,00 RON
Fără TVA: 18,49 RON
