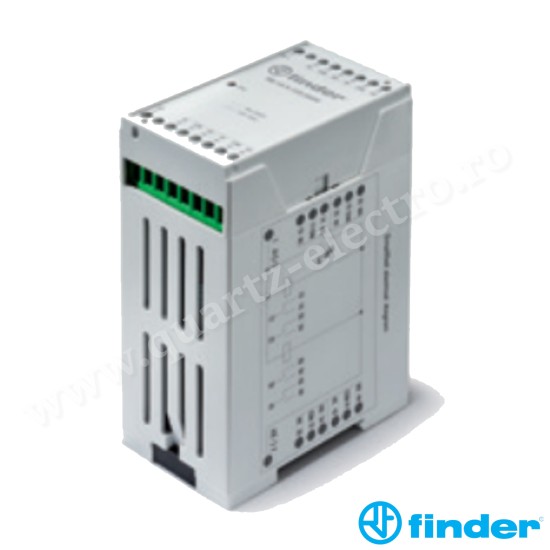

RELEU BISTABIL FINDER RB.14.9.024.0000

Releu bistabil modular, 4C, 8A, alimentare 24VC.C.

Relee bistabile pentru comandă şi semnalizare RB.14 montare pe şină de 35 mm (EN 60715) RB.22 cu 11 pini, fişabil în soclul 90.21

- 2 sau 4 contacte comutatoare

- Tensiune continuă de alimentare (C.C.)

- Versiune cu bobină dublă • Semnale de comandă: SET şi RESET

- LED de semnalizare a stării de comandă

- Materialul de contact nu conţine cadmiu

CARACTERISTICILE CONTACTULUI

- Configuraţia contactului: 4 C

- Curentul nominal/maxim de vârf A: 8/15

- Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

- Sarcină nominală C.A.1 VA: 2000

- Sarcină nominală C.A.15 VA: 350

- Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.37

- Capacitatea de rupere în C.C.1: 30/110/220 V A: 8/0.3/0.12

- Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

- Materialul de contact standard: AgSnO2

SPECIFICATIILE BOBINEI

- Tensiune nominală (UN) V C.C.: 24

- Putere nominală C.C. W: 7

- Intervalul de funcţionare V C.C.: (0.8…1.1)UN

DATE TEHNICE

- Durata de viaţă mecanică C.C. cicluri: 2 · 106

- Durata de viaţă electrică la sarcina nominală C.A.1 ciclur:i 100 · 103

- Timpul de anclanşare/declanşare SET/RESET ms: 10/5

- Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)

- Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

- Temperatura ambiantă °C: –40…+55

- Gradul de protecţie: IP 20

- Omologări (conform tipului): CE EAC
