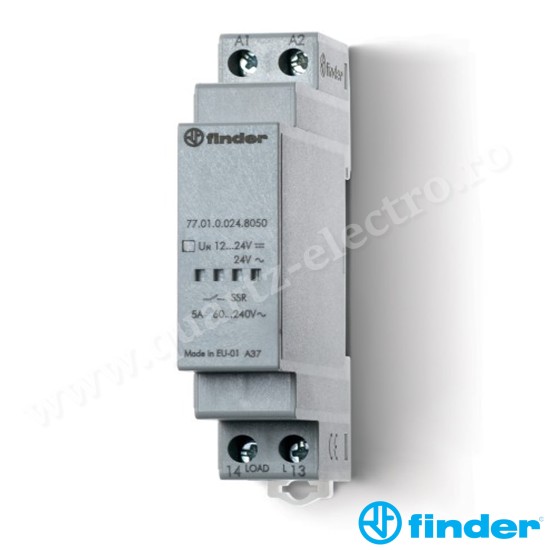

RELEU ELECTRONIC MODULAR FINDER 77.01.0.024.8050

Releu electronic monostabil modular; 12…24VC.C.-24VC.A., 5A ieșire, comutație la trecerea prin zero

Releu modular SSR de 5 A, 1 ieşire normal deschisă

- 17.5 mm lăţime

- Ieşire în C.A. de la 60 la 240 V (cu tiristoare în antiparalel)

- Izolaţia dintre intrare şi ieşire este de 5 kV (1.2/50 µs)

- Versiuni disponibile cu comutaţie directă l trecerea prin zero sau cu comutaţie directă aleatorie

- Viteză de comutaţie mare

- Durată de viaţă mare

- Comutaţie silenţioasă

- Comutaţie fără scântei şi vibraţii

- Puterea consumată în circuitul de comandă este redusă

- Sarcini trifazate de uz general

- Montare pe şină de 35 mm (EN 60715)

CARACTERISTICILE PRODUSULUI

Comutaţie directă la trecerea prin zero a alimentării

Aplicaţii recomandate:

- Reducerea şocului de curent la aprinderea lămpilor (CFL - lămpi fluorescente economice compacte şi similar)

- Controlul încălzirii (sarcini rezistive)

- Solenoizi, comanda contactoarelor

CARACTERISTICILE CONTACTULUI :

Configuratia contactului : 1 ND
Curentul Nominal/Maxim de vârf A : 5/300
Tensiunea Nominala V C.A. : 230

Domeniul tensiunii nominale V C.A.: 60...240

Domeniul tensiunii de comutatie V C.A.: 48...265

Tensiunea de varf repetitiva in starea de OFF (deconectare): 800
Sarcina nominala C.A.7a: 5
Sarcina nominala C.A.15 A : 5
Puterea nominala echivalenta a unui motor monofazat (230 V C.A.) kW : -
Curentul minim comutabil la 230v: 100

Curentul de scurgere tipic in "starea OFF" la 230V: 0.5

Cădere de tensiune max. în „starea ON” la 25 °C şi 5 A/100 mA: 0.85/1.5

Pierdere de putere la 5 A: 4 W

SPECIFICATIILE CURENTULUI DE INTRARE

Tensiune nominală (UN) V C.A. (50/60 Hz)/V C.C.: 24/230 / 12...24/-

Puterea nominală VA (50 Hz)/W V C.A.(50/60 Hz) : 0.5/0.5 / 3.6/0.3

Aria de funcţionare V C.A. (50/60 Hz) V C.C.: 16...32/90...265 / 9.8/3.2/-

Tensiunea de deconectare V C.A. (50/60 Hz)/C.C.2.4/24

DATE TEHNICE :

Durata de viaţă electrică cicluri 10 · 106

Timpul de conectare/deconectare ms 20/12

Izolaţia dintre intrare şi ieşire (1.2/50 µs) kV 5

Temperatura ambiantă °C –20…+70

Gradul de protecţie IP 20 IP 20

Omologări (conform tipului) CE EAC
