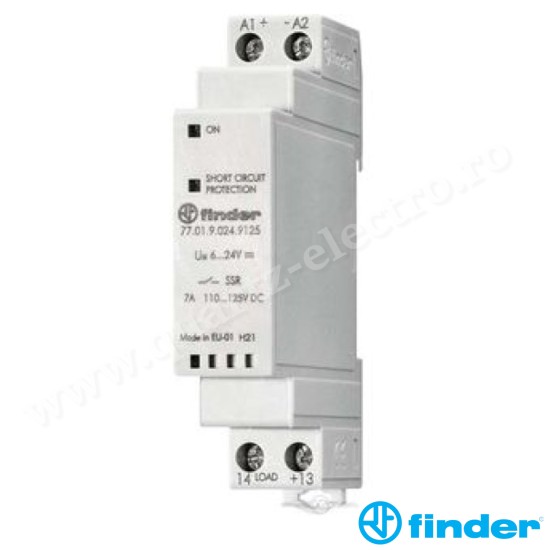

RELEU ELECTRONIC MODULAR 77.01.9.024.9125 FINDER

7 - 15 A releu SSR modular, 1 ieșire NÎ în CC

- 17.5 mm lăţime

- 2 versiuni, cu ieșire mosfet la 24 respectiv 125 V CC

- 4 kV (1.2/50 µs) izolația între circuitul de intrare și circuitul de ieșire

- Protecție la scurtcircuit

- Viteză de comutaţie mare

- Durată de viaţă mare

- Comutaţie silenţioasă

- Comutaţie fără scântei şi vibraţii

- Puterea consumată în circuitul de comandă este redusă

- Potrivit pentru aplicații feroviare

- Montare pe şină de 35 mm (EN 60715)

CARACTERISTICILE PRODUSULUI

- ieșire de 7 A la 110...125 V CC

- Aplicații în energetică, automatizări și utilaje:

- Controlul valvelor electromagnetice, electrice, pneumatice și hidraulice

- Controlul direct al unor sarcini cum ar fi moatoarele sau electromagneți

CARACTERISTICILE CIRCUITULUI DE IESIRE

- Configuraţia ieşirii: 1 ND 1

- Curentul nominal IN/maxim de vârf* (10 ms) A: 7/60

- Tensiunea nominală V C.C.: 125

- Domeniul tensiunii nominale V C.C.: 43...140

- Sarcină nominală C.C.13 A: 2.5

- Putere nominală a motorului în CC kW: -

- Curentul minim comutabil mA: 50

- Curentul de scurgere tipic în „starea OFF” mA: 6

- Cădere de tensiune max. în „starea ON” la 25 °C şi IN V: 0.02

- Pierdere de putere la IN W: 1.5

SPECIFICATIILE CIRCUITULUI DE INTRARE

- Tensiune nominală (UN) V C.C:. 6…24

- Puterea nominală W: 0.5

- Aria de funcţionare V C.C.: 4…36

- Tensiunea de deconectare V C.C.: 3

DATE TEHNICE

- Durata de viaţă electrică cicluri: 10 · 106

- Timpul de conectare/deconectare ms: 0.05/2

- Izolaţia dintre intrare şi ieşire (1.2/50 µs) kV: 4

- Temperatura ambiantă °C :–20…+70*

- Gradul de protecţie: IP 20

- Omologări (conform tipului) : CE EAC
