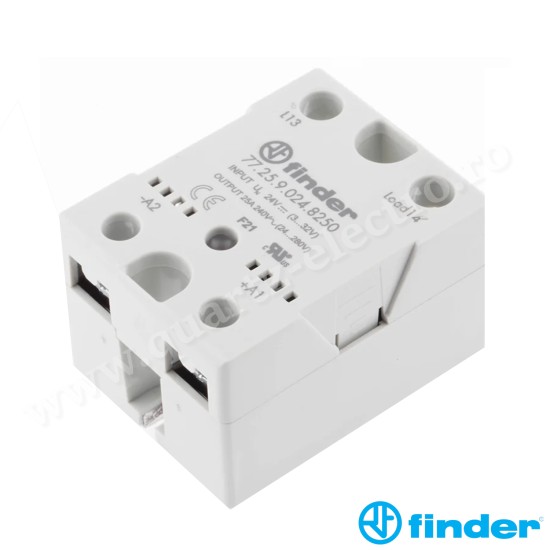

RELEU ELECTRONIC DE PANOU 77.25.9.024.8250 FINDER
Releu electronic monostabil, montare pe panou; 25A, comutație la trecerea prin zero, 240VC.A. - Intrare 24VC.C.
Relee de panou SSR de 25 A
- Carcasă din plastic cu capac
- Ieşire în C.A. de la 24 la 240 V (cu tiristoare în antiparalel)
- Versiuni disponibile cu comutaţie directă la trecerea prin zero
- Viteză de comutaţie mare
- Durată de viaţă mare
- Comutaţie silenţioasă
- Comutaţie fără scântei şi vibraţii
- Puterea consumată în circuitul de comandă este redusă
- Sarcini trifazate de uz general
- Dispunerea terminalelor „stil releu” (terminalele de intrare şi ieşire sunt amplasate pe părţi opuse)
- Montare pe radiator cu şuruburi
CARACTERISTICILE PRODUSULUI
- Comutaţie directă la trecerea prin zero a alimentării
- Ieşire: 25 A/230 V C.A.
- Aplicaţii recomandate: Controlul încălzirii (sarcini rezistive)
CARACTERISTICILE CIRCUITULUI DE IESIRE
- Configuraţia ieşirii: 1 ND
- Curentul nominal IN/maxim de vârf* (10 ms) A: 25/300*
- Tensiunea nominală V C.A. (50/60 Hz): 230
- Domeniul tensiunii nominale V C.A. (50/60 Hz): 24...240
- Domeniul tensiunii de comutaţie V C.A. (50/60 Hz): 21.6...280
- Curentul minim comutabil la 250 V mA: 120
- Curentul de scurgere tipic în „starea OFF” la 250 V mA: 10
- Cădere de tensiune max. în „starea ON” la 25 °C şi 15 A V: 1.6
- Pierdere de putere la IN W: 40
SPECIFICATIILE CIRCUITULUI DE INTRARE
- Tensiune nominală (UN) V C.A. (50/60 Hz)/C.C.: — 230 / 24 —
- Puterea nominală VA (50 Hz)/W: -/0.4 / 2.4/-
- Aria de funcţionare V C.A. (50/60 Hz) / C.C. -/90...280 / 3...32/-
- Tensiunea de deconectare V C.A. (50/60 Hz)/C.C.: -/1 / 10/-
DATE TEHNICE
- Durata de viaţă electrică cicluri: 10 · 106
- Timpul de conectare/deconectare ms:10/10 / 40/80
- Izolaţia dintre intrare şi ieşire (1.2/50 µs) kV: 5.6
- Temperatura ambiantă °C: –30…+80**
- Gradul de protecţie: IP 20
- Omologări (conform tipului) : CE EAC
- Stoc: In Stoc
- Brand: FINDER
- FISA TEHNICA :
- Model: 77.25.9.024.8250
