RELEE DE NIVEL PENTRU LICHIDE CONDUCTIBILE

72.01 Sensibilitate reglabilă (5...150) kΩ - (5...450) kΩ

72.11 Sensibilitate fixă 150 kΩ

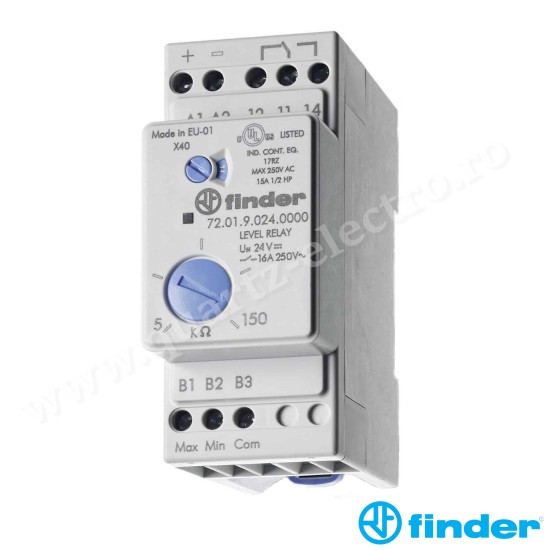

VEDERE DIN FAŢĂ

A Selectorul rotativ pentru funcţii

(72.01) FS Funcţia de umplere – timpul de întârziere (0.5sec) FL Funcţia de umplere – timpul de întârziere (7sec) ES Funcţia de golire – timpul de întârziere (0.5sec) EL Funcţia de golire – timpul de întârziere (7sec)

(72.11) F Funcţia de umplere – timpul de întârziere 1s (Z1-Z2 neconectate) E Functia de golire – timpul de întârziere 1s (Z1-Z2 conectate)

B LED

C Sensibilitate ajustabilă în concordanţă cu tipul lichidului

Când doriți să schimbați funcția, mai întâi dispozitivul trebuie deconectat de la sursa de alimentare. Apoi, după ce ați selectat funcția dorită, se realizează, din nou, conectarea releului la sursa

 de alimentare

Umplere - schema de conexiune

2a Exemplu cu 3 sonde 2b Exemplu cu 2 sonde

Golire - schema de conexiune

3a Exemplu cu 3 sonde 3b Exemplu cu 2 sonde

LICHIDE RECOMANDATE: apă potabilă, apă de izvor, apă de ploaie, apă de mare, lichide cu concentraţie scăzută de alcol, vin, lapte, bere, cafea,

apă menajeră, lichide de fertilizare.

LICHIDE NERECOMANDATE: apă demineralizată, combustibili, ulei, lichide cu concentraţie mare de alcol, gaze lichefiate, parafine, etilen glicol, vopsea.

ACCESORII

- Sondă-conductor (072.01.06 - 072.01.15 - 072.02.06) - Senzor de apă pe podea (072.11)

- Sondă (072.31) - Suport pentru electrod bipolar (072.51)

- Suport electrod tripolar (072.53)

- Electrod şi racord pentru electrozi (072.500 - 072.501)

NOTĂ

- Distanţa maximă permisă a cablului ce conectează sonda la releu

este de 200 m (pentru cablul ce nu depăşeşte 100 nF/km) - Nu există izolaţie electrică între electrozi şi tensiunea de alimentare

pentru variantele constructive cu alimentarea de la 24 V C.C.

(72.x1.9.024.0000). De aceea, pentru aplicaţiile SELV (safety extra

low voltage) este necesară utilizarea unei surse de alimentare tip

SELV (fără pământare). În cazul surselor de alimentare tip PELV

(protected extra low voltage – cu pământare) aveţi grijă să protejaţi

releul de nivel împotriva curenţilor de circulaţie distructivi asigurându–vă

că nici un electrod (sondă) nu este legat la pământare.

Totuşi pentru varianta constructivă cu alimentare de la 24 V C.A.

(72.x1.8.024.0000) nu sunt probleme deoarece separarea galvanică

internă prin transformator asigură o izolare fermă între contacte şi
