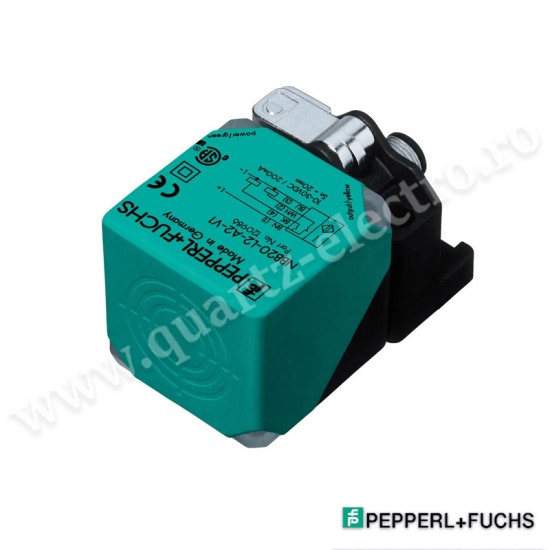

Senzor inductiv Cap senzor bidirecțional și rotativ NO PNP cu filet M12 NBB20-L2-E2-V1 Pepperl+Fuchs

Beneficii cheie dintr-o privire

Cap senzor bidirecțional și rotativ

Indicator cu 4 LED-uri pentru vizibilitate la 360°

Încastrare 20 mm

CC cu 3 fire

Suport de montare rapidă

Specificații generale

Funcție de comutare Normal deschis (NO)

Tip de ieșire PNP

Distanță nominală de operare sn 20 mm

Instalare încastrată

Polaritate ieșire CC

Distanță de operare asigurată sa 0 ... 16,2 mm

Distanță reală de operare sr 18 ... 22 mm

Factor de reducere rAl 0,33

Factor de reducere rCu 0,31

Factor de reducere r304 0,74

Factor de reducere rAlamă 0,41

Tip de ieșire 3 fire

Valori nominale

Tensiune de funcționare UB 10 ... 30 V CC

Frecvență de comutare f 0 ... 440 Hz

Histerezis H tip. 5 %

Protecție la polaritate inversă

Protecție la scurtcircuit prin pulsare

Cădere de tensiune Ud ≤ 2 V

Curent de funcționare IL 0 ... 200 mA

Curent în stare de repaus Ir 0 ... 0,5 mA

Curent de alimentare în gol I0 ≤ 20 mA

Întârziere înainte de disponibilitate tv 80 ms

LED indicator tensiune de funcționare, verde

LED indicator stare de comutare, galben

Specificații mecanice

Tip de conexiune Mufă conector

Material carcasă PA

Față de detectare PA

Grad de protecție IP68 / IP69K

Conector

Filetare M12 x 1

Număr de pini 4

Masă 130 g

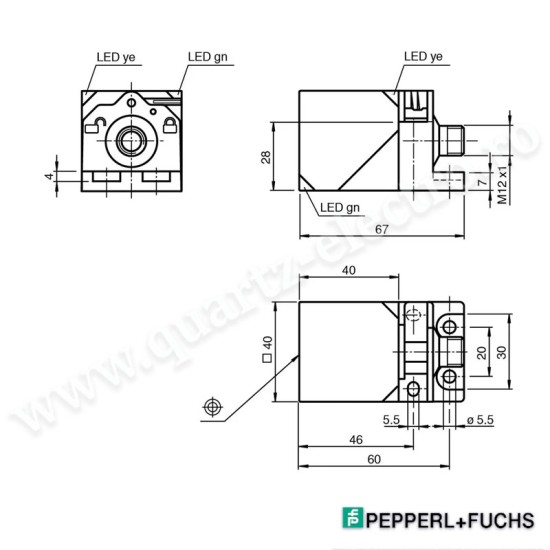

Dimensiuni

Înălțime 40 mm

Lățime 40 mm

Lungime 67 mm
