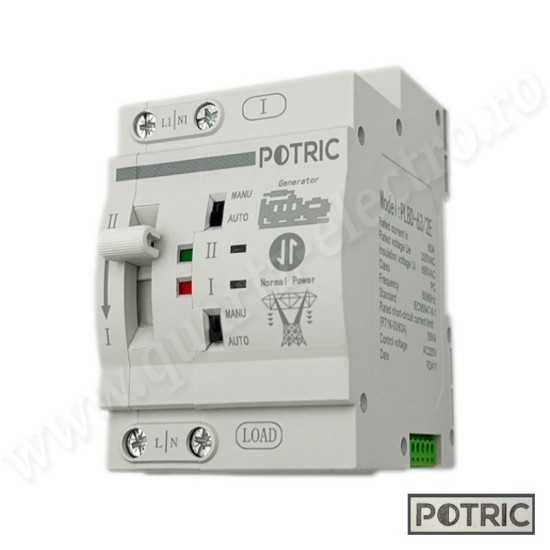

Fișă tehnică – PLMD-80A/2SE
Caracteristică Valoare
Model PLMD-80A/2SE
Tip echipament ATS / Manager de rețea automat
Brand Potric
Curent nominal 80A
Număr poli 2P (monofazat)
Tensiune lucru 230V AC
Funcție Comutare automată între două surse
Montaj Șină DIN
Utilizare Rețea + invertor / generator / panouri fotovoltaice
Mod operare Automat și manual
Aplicații Rezidențial, UPS, fotovoltaic, backup energie
Datele tehnice de mai sus sunt confirmate de descrierile comerciale ale produsului.
Manual de instalare – PLMD-80A/2SE
1. Destinația produsului
PLMD-80A/2SE este un comutator automat de sursă (ATS) utilizat pentru transferul automat între:
Sursa principală (rețea)
Sursa secundară (invertor / generator / UPS)
Dispozitivul monitorizează prezența tensiunii și comută automat alimentarea consumatorilor.
2. Schema generală de conexiuni
Intrări
SOURCE A / NORMAL
→ alimentare principală (rețea)
SOURCE B / RESERVE
→ invertor / generator
Ieșire
LOAD
→ către tabloul consumatorilor
3. Conectare recomandată
Alimentare principală
Fază rețea → IN A L
Nul rețea → IN A N
Alimentare rezervă
Fază invertor/generator → IN B L
Nul invertor/generator → IN B N
Ieșire consumatori
LOAD L → fază consumatori
LOAD N → nul consumatori
4. Pași de instalare
Opriți complet alimentarea.
Montați ATS-ul pe șină DIN.
Instalați protecții:
siguranță automată pe fiecare sursă
protecție diferențială recomandată
Conectați:
rețeaua pe intrarea A
invertorul/generatorul pe intrarea B
consumatorii pe ieșire
Verificați:
polaritatea
strângerea bornelor
continuitatea nulului
Alimentați sistemul.
Testați:
căderea tensiunii pe sursa principală
revenirea automată
5. Moduri de funcționare
AUTO
comutare automată între surse
recomandat pentru utilizare normală
MANUAL
selectare manuală sursă
utilizat pentru mentenanță/test
6. Recomandări importante
Nu conectați două surse nesincronizate direct.
ATS-ul trebuie instalat doar de electrician autorizat.
Pentru invertor:
verificați compatibilitatea N-PE
verificați dacă invertorul suportă sarcini inductive
Folosiți cablu dimensionat pentru 63A:
minim recomandat: 10 mm² Cu
7. Aplicație tipică fotovoltaică
REȚEA ─┐
├── ATS PLBD-63A/2E ── CONSUMATORI
INV. ──┘
LA dispariția rețelei:
ATS trece automat pe invertor/generator.
La revenirea rețelei:
ATS revine pe alimentarea principală.
