Specificatii
Gama TeSys
numele produsului TeSys VARIO
referinta produs VCCF

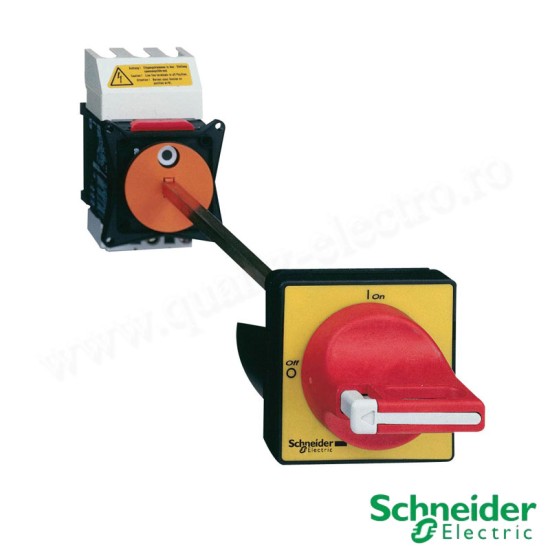

Tip produs Emergency stop switch disconnector

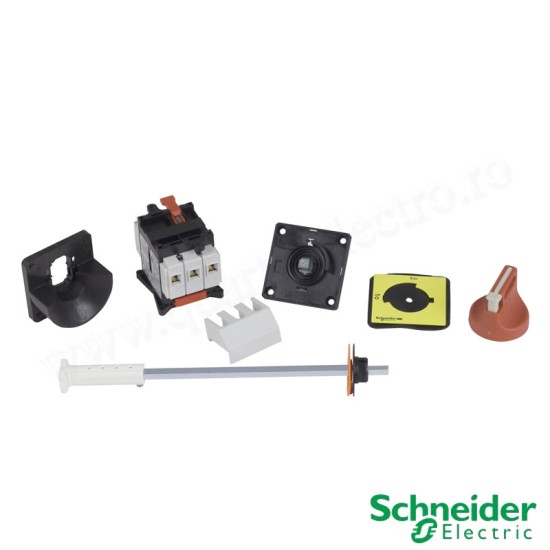

Compozitia dispozitivului Shaft extension Switch Maner
Suport de montare Maner usa
Switch şină simetrică Switch placa
Mounting Method
Cu 4 suruburi pentru maner
Cu cleme pentru switch
Cu surub pentru switch
Performance Level Performante ridicate
Poli 3P
Contact Type and Composition 3 NO
[Ue] IEC Rated Operational Voltage 690 V c.a. 50/60 Hz
IEC Rated Operational Power in W
11 kW la 500 V (AC-23A)
15 kW la 690 V (AC-23A)
7,5 kW la 500 V (AC-3)
7,5 kW la 690 V (AC-3)
1,5 kW la 230...240 V (AC-3)
5,5 kW la 230...240 V (AC-23A)
11 kW la 400...415 V (AC-23A)
7,5 kW la 400...415 V (AC-3)
[Ie] Rated Operational Current 21,8 A AC-23 Ue: 400 V
[Ith] Conventional Free Air Thermal Current 32 A
[Ithe] Conventional Enclosed Thermal Current 25 A
Making Capacity ( I Rms)
320 A la 400 V AC-21A
320 A la 400 V AC-22A
320 A la 400 V AC-23A
Breaking Capacity
250 A la 400 V (AC-21A)
250 A la 400 V (AC-22A)
250 A la 400 V (AC-23A)
Rated Conditional Short Circuit Current
10 kA la 400 V - siguranta asociata 35 A aM
10 kA la 400 V - siguranta asociata 35 A gG
[Icm] Rated Short Circuit Making Capacity 1 kA la 400 V la vârf
[Icw] Rated Short Time Withstand Current 384 A la 400 V durata: 1 s
[Uimp] Rated Impulse Withstand Voltage 8 kV
Suitability for Isolation Da
Tipul retelei C.c. / C.a.
Clasa de functionare intermitenta 30
Tipul de control Maner rotativ
Stilul de montare al manetei rotative Extins
Culoarea manerului Rosu
Coloarea manerului placii frontale Galben
Rotary Handle Padlocking Intre 1 si 3 lacate 4…8 mm
Marcaje 0 - 1
Durabilitate mecanica 100000 cic
Electrical Durability
100000 cic AC-21
30000 cic DC-1...5
IEC Terminal Connection
Circuit de alimentare borne cu surub cablu 10 mm² - rigiditate cablu: solid
Circuit de alimentare borne cu surub cablu 6 mm² - rigiditate cablu: flexibil - cu pini
Cuplu de strangere
Circuit de alimentare 2,1 N.m - pornit borne cu surub
Dimensiune bara 60 x 60 mm
Inaltime 74 mm
Latime 60 mm
greutatea produsului 0,527 kg
