| domeniu de utilizare al dispozitivului | Distributie |
|---|---|
| gama | Acti9 |

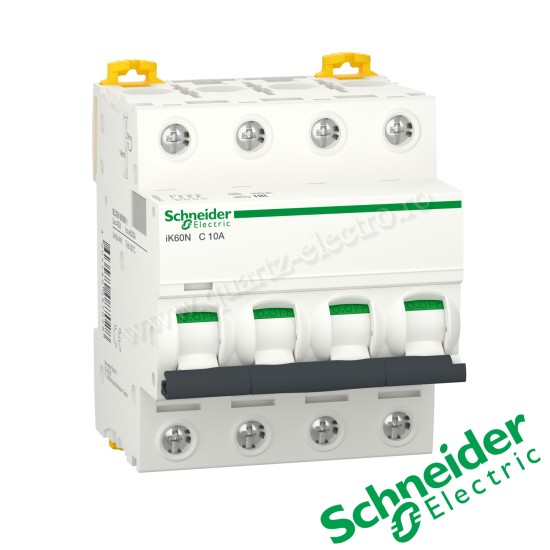

| nume produs | Acti9 iK60 |
| tip produs sau componenta | Miniature circuit-breaker |
| nume scurt al dispozitivului | IK60N |
| descriere poli | 4P |
| numarul polilor protejati | 4 |
| [In] calibru | 10 A la 30 °C |
| tip retea electrica | C.a. |
| tehnologie unitate de declansare | Termo-magnetic |
| cod pentru curba | C |
| capacitate de rupere | 6000 A Icn la 400 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 |
| adecvare pentru izolatie | Da conformitate cu EN/IEC 60898-1 |
| standarde | EN/IEC 60898-1 |
| certificari produs | SNI |
| frecventa retea electrica | 50/60 Hz |
|---|---|
| limita de declansare magnetica | 5...10 x In |
| [Ics] capacitatea nominala de rupere in serviciu | 6000 A 100 % conformitate cu EN/IEC 60898-1 - 400 V c.a. 50/60 Hz |
| clasa de limitare | 3 conformitate cu EN/IEC 60898-1 |
| [Ui] tensiune nominala de izolatie | 440 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1 |
| [Uimp] tensiune nominala de tinere la impuls | 4 kV conformitate cu EN/IEC 60898-1 |
| indicator de pozitie contact | No |
| tip de control | Comutare |
| semnalizare locala | Indicatie ON/OFF |
| mod de montare | Clipsabil |
| suport de montare | Sina DIN |
| pasi de 9 mm | 8 |
| inaltime | 85 mm |
| latime | 72 mm |
| adancime | 78,5 mm |
| greutate neta | 400 g |
| culoare | Alb |
| durabilitate mecanica | 20000 cic |
| durabilitate electrica | 10000 cic |
| descriere optiuni de blocare | Padlocking device |
| conexiuni - borne | Terminal tip tunel (sus sau jos) 1…25 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| lungimea de dezizolare a cablului | 14 mm pentru sus sau jos conectare |
| cuplu de strangere | 2 N.m sus sau jos |
| protectie de scurgere la pamant | Fara |
| grad de protectie IP | IP20 conformitate cu SR EN 60529 |
|---|---|
| grad de poluare | 2 conformitate cu EN/IEC 60898-1 |
| categorie de supratensiune | II |
| temperatura ambientala de functionare | -25…60 °C |
| temperatura de depozitare | -40…85 °C |
