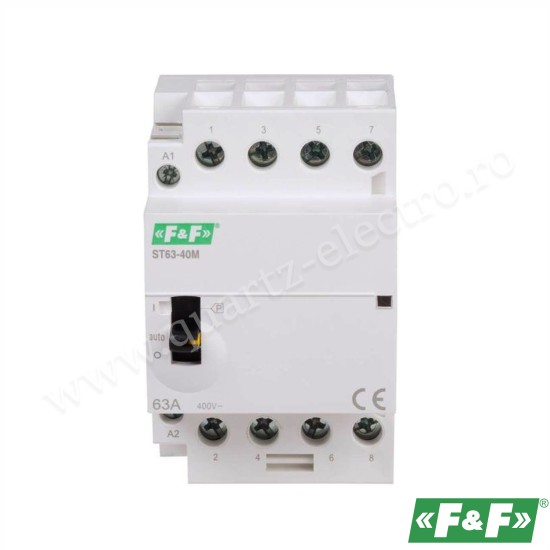

Contactor modular cu intrerupator manual 63A 250VAC ST63-40-M F&F

Tensiunea de alimentare circuit principal 250 V AC

Tensiunea de alimentare a bobinei 230÷240 V AC

Capacitatea de încărcare a contactelor principale AC-7a: 40 A, AC-7b: 18 A

Configurare contact 4×NU

Curent de cale principală 63 A

Greutate0,14 kg

Consumul de energieÎn momentul pornirii - 9,2 VA, În timpul funcționării - 2,7 VA (1,2 W)

Temperatura de lucruFuncționare: -25÷55°C, Depozitare: -40÷80°C

Dimensiuni18×85×65 mm

Asamblarepe sina 35 mm

Marcaj de protecție la intrareIP20

Referinţă:ST63-40-M,

EAN13:5902431674018

Contactor modular cu control manual

Curent nominal de lucru 63 A.

Tensiune nominală de lucru 250 V AC.

Contactoare electromagnetice în carcase modulare pentru montare directă pe șină TH-35 mm.

Un manipulator suplimentar pe partea frontală a dispozitivului vă permite să controlați manual contactele contactorului (indiferent de starea bobinei) – circuitele pot fi pornite sau oprite manual, de exemplu în timpul lucrărilor de instalare/întreținere.

Functionare

Funcționarea contactorului depinde de setarea comutatorului modului de funcționare:

„I” (poziția superioară)

Dacă bobina contactorului nu este alimentată, contactele contractorului sunt închise. După alimentarea contactorului, comutatorul trece automat în poziția „Auto” și din acel moment

funcționează în modul automat. Pentru a bloca contactele în poziția de pornit, indiferent de sursa de alimentare a contactorului, deplasați pârghia galbenă de blocare spre stânga în timp ce modul de funcționare este setat în poziția „I”.

„Auto” (poziție centrală)

Aplicarea alimentării activează contactorul și închide contactele. După ce sursa de alimentare este deconectată, contactorul se oprește și contactele se deschid.

„O” (poziție inferioară)

Contactele contactorului rămân deschise indiferent de starea tensiunii de alimentare.
