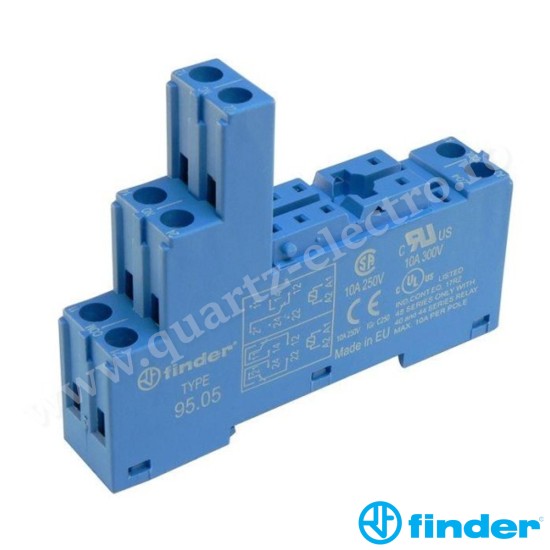

SOCLU CU TERMINALE DE CONEXIUNE CU SURUB SERIA 95.05SMA PT.RELEE SERIA 40/44

Soclu, borne cu şurub, pentru relee 40.51/40.52/40.61/44.52/44.62, preia module 99.02/86.10/86.20; echipat cu clemă de reţinere metalică 095.71, albastru

- Soclu cu terminalede conexiune cu șurub și mod de montare pe panou sau șină 35 mm 95.05 (albastru)

- Pentru releu de tipul 40.51, 40.52, 40.61, 40.62, 44.52, 44.62

ACCESORII

- Clemă de reţinere din metal 095.71

- Clemă de reţinere şi eliberare din plastic (livrată cu soclul - codul împachetării SPA) 095.01 095.01.0 095.01 095.01.0

- Baghetă de conexiune cu 8 pini 095.18 095.18.0 095.18 095.18.0

- Suport etichete indicatoare (pentru etichete de tipul 060.48) 097.00

- Etichete de identificare 095.00.4

- Module (vezi tabelul de mai jos) 99.02

- Module temporizatoare (vezi tabelul de mai jos) 86.30

- Set de etichete indicatoare pentru cleme de reținere și eliberare din plastic 095.91.3 și pentru suport de etichete de tipul 097.00, 48 de bucăţi, 6 x 12 mm, destinate imprimantelor cu transfer termic CEMBRE 060.48

DATE TEHNICE

- Valori nominale 10 A - 250 V*

- Izolaţia între bobină și contacte între bobină şi contacte (1.2/50 µs) 6 kV

- Gradul de protecţie IP 20

- Temperatura ambiantă °C –40…+70 (vezi diagrama L95)

- Cuplu de înşurubare Nm 0.5

- Lungimea capătului de fir conductor dezizolat mm 8

- Dimensiunea max. a firelor

Cablu solid: mm2 1 x 6 / 2 x 2.5

                    AWG 1 x 10 / 2 x 14

Cablu liţat: mm2 1 x 4 / 2 x 2.5

                    AWG 1 x 12 / 2 x 14
