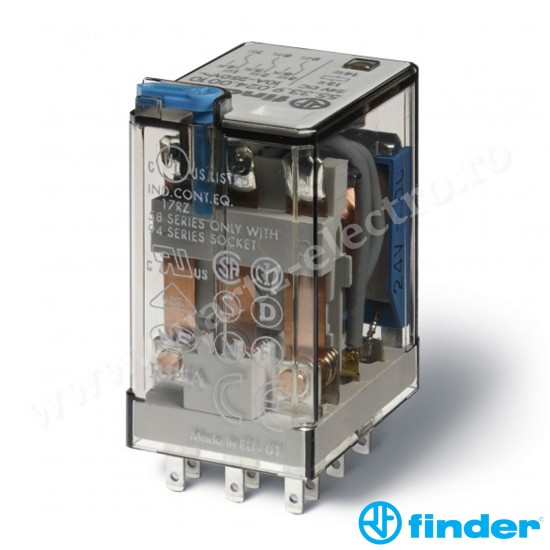

RELEU FINDER 55.33.9.024.0010

Relee de uz general fişabile în socluri

Tipul 55.33

- 3 C contacte comutatoare 10 A

- Bobine în C.A. şi C.C.

- Buton de test blocabil şi indicator mecanic ca standard pentru variantele cu 2 şi 4 contacte

- Opţiuni disponibile pentru LED integrat şi supresarea bobinei

- Socluri din seria 94 pentru montare prin implantare (PCB) sau pe şină de 35 mm (EN 60715) prevăzute cu terminale de conexiune cu şurub, cu prindere rapidă sau „push-in”

- Module de indicare şi protecţie EMC din seria 99 şi module temporizatoare de tipul 86.30

- Adaptoare de montare alternativă opţionale

- UL Listing (combinaţie releu/soclu)

- Material de contact fără cadmiu

- Materialul de contact poate fi ales

- Brevet european

- Fişabil în socluri din seria 94

CARACTERISTICILE CONTACTULUI

Configuraţia contactului: 2 C contacte comutatoare

Curentul nominal/maxim de vârf A: 10/20

Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

Sarcină nominală C.A.1 VA: 2500

Sarcină nominală C.A.15 (230 V C.A.) VA: 500

Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.37

Capacitatea de rupere în C.C.1: 30/110/220 V A: 10/0.25/0.12

Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

Materialul de contact standard: AgNi

CARACTERISTICILE BOBINEI

Tensiune nominală (UN) V C.C.: 24

Putere nominală C.A./C.C. VA (50 Hz)/W: 1.5/1

Aria de funcţionare C.A.: (0.8…1.1)UN

Aria de funcţionare  C.C.: (0.8…1.1)UN

Tensiunea de reţinere C.A./C.C.: 0.8 UN / 0.5 UN

Tensiunea necesară declanşării contactului C.A./C.C.: 0.2 UN / 0.1 UN

DATE TEHNICE

Durata de viaţă mecanică C.A./C.C. cicluri: 20 · 106 / 50 · 106

Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 200 · 103

Timpul de conectare/deconectare ms: 10/5

Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 4

Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

Temperatura ambiantă °C: –40…+85

Gradul de protecţie: RT I

Omologări (conform tipului): EAC RINA
