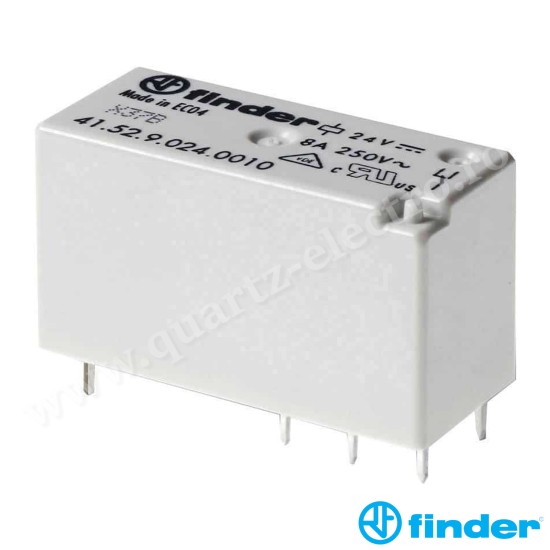

RELEU FINDER 41.52.9.024.0010

Relee cu profil redus (15.7 mm înălţime)

Tipul 41.52

- 2 contact 8 A (distanţa între pinii contactului 5 mm)

- Implantabil (PCB) - direct sau prin soclu PCB

- Montare pe şină de 35 mm - prin socluri: cu terminale de conexiune cu şurub sau terminale cu „prindere rapidă”

- Bobine în C.A. şi C.C.

- Izolaţie de: 8 mm, 6 kV (1.2/50 μs) între bobină şi contacte

- Material de contact fără cadmiu

- Gradul de protecţie: RT II standard, (RT III opţional)

CARACTERISTICILE CONTACTULUI

Configuraţia contactului: 2 C contacte comutatore

Curentul nominal/maxim de vârf A: 8/15

Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

Sarcină nominală C.A.1 VA: 2000

Sarcină nominală C.A.15 (230 V C.A.) VA: 400

Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.3

Capacitatea de rupere în C.C.1: 30/110/220 V A: 8/0.3/0.12

Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

Materialul de contact standard: AgNi

CARACTERISTICILE BOBINEI

Tensiune nominală (UN)  V C.C.: 24

Putere nominală C.A./C.C. VA (50 Hz)/W: 0.75/0.4

Aria de funcţionare C.A.: (0.8…1.1)UN

Aria de funcţionare C.C.: (0.7…1.5)UN

Tensiunea de reţinere C.A./C.C.: 0.8/0.4 UN

Tensiunea necesară declanşării contactului C.A./C.C.: 0.15/0.1 UN

DATE TEHNICE

Durata de viaţă mecanică C.A./C.C. cicluri: 10 · 106 / 10 · 106

Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 60 · 103

Timpul de conectare/deconectare ms: 8/6

Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)

Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

Temperatura ambiantă C.A./C.C. °C: –40…+70/–40… +85

Gradul de protecţie: RT II

Omologări (conform tipului): EAC RINA
