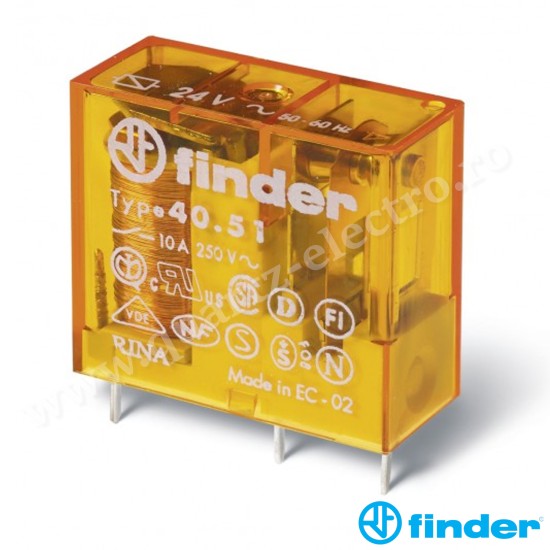

RELEU FINDER 40.51.8.024.0000

Releu miniaturizat, implantabil, 5mm între pinii contactului, alimentare 24VC.A., 1C, 10A, AgNi

Relee cu 1 sau 2 contacte implantabile PCB sau cu montare în socluri

Tipul 40.31

- 1C Contact comutator 10 A (3.5 mm între pinii contactului)

- 1C Contact comutator 10 A (5.0 mm între pinii contactului)

- Bobină în C.C. (standard sau sensibile) sau C.A.

- Materialul de contact nu conține Cadmiu

- Izolatie de: 8 mm, 6 kV (1.2/50 μs) între bobină și contacte

- Conform cu EN 60335-1 -testul firului fierbinte

- Socluri din seria 95 pentru PCB sau pentru șină de 35 mm (EN 60715) cu terminale cu șurub, fără șurub sau push-in

- Module de semnalizare și protecție din seria 99 și module de temporizare 86.30, opționale

- Gradul de protecție: RT II - protecție la fluxul de cositorire (Standard), RT III - protecție la fluxul de spălare (Optional)

CARACTERISTICILE CONTACTULUI

- Configuraţia contactului: 1 C contact comutator

- Curentul nominal/maxim de vârf A: 10/20

- Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

- Sarcină nominală C.A.1 VA: 2500

- Sarcină nominală C.A.15 (230 V C.A.) VA: 500

- Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.37

- Capacitatea de rupere în C.C.1: 30/110/220 V A: 10/0.3/0.12

- Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

- Materialul de contact standard: AgNi

CARACTERISTICILE BOBINEI

- Tensiunea nominală (UN) V C.A (50/60 Hz)/V C.C: 24/-

- Putere nominală C.A./C.C/sens. C.C. W: 1.2/-/-

- Intervalul de funcţionare C.A / C.C./sensibilă C.C.: (0.8...1.1)UN/-

- Tensiunea de reţinere C.A./C.C: 0.8 UN/-

- Tensiunea necesara declanșării contactului C.A./C.C: 0.2 UN/-

DATE TEHNICE

- Durata de viaţă mecanică cicluri: 10 · 106

- Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 200 · 103

- Timpul de anclanşare/declanşare ms: 7/3

- Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)

- Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

- Temperatura ambiantă °C: –40…+85

- Gradul de protecţie: RT II***

- Omologări (conform tipului): CCC EAC RINA
