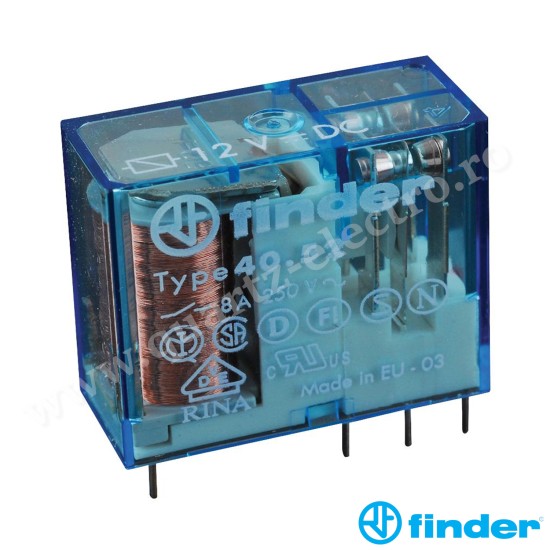

RELEU FINDER 40.52.9.012.0000

Releu miniaturizat, implantabil, 5mm între pinii contactului, bobină standard (650mW), alimentare 12VC.C., 2C, 8A, AgNi

Relee cu 1 sau 2 contacte implantabile PCB sau cu montare în socluri

- Lungimea pinilor 3.5 mm pentru cele implantabile pe PCB

- Lungimea pinilor 5.3 mm pentru cele cu montaj în socluri

- Bobină în C.C. (650 mW sau 500 mW) • Materialul de contact nu conține Cadmiu

- Izolație de: 8 mm, 6 kV (1.2/50 μs) între bobină și contacte

- Conform cu EN 60335-1 -testul firului fierbinte

- Socluri din seria 95 pentru PCB sau pentru șină de 35 mm (EN 60715) cu terminale cu șurub, fără șurub sau push-in

- Module de semnalizare și protecție din seria 99 și module de temporizare 86.30, opționale

- Gradul de protecție: RT II - protecție la fluxul de cositorire (Standard) RT III - protecție la fluxul de spălare (Optional)

Tipul 40.52

- 2C 8A

- Distanta între pinii contactului 5.0 mm

- Implantabil (PCB) sau fișabil în socluri din seria 95

CARACTERISTICILE CONTACTULUI

- Configuraţia contactului: 2 C contact comutator

- Curentul nominal/maxim de vârf A: 8/15

- Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

- Sarcină nominală C.A.1 VA: 2000

- Sarcină nominală C.A.15 (230 V C.A.) VA: 750

- Puterea nominală echivalentă a unui motor monofazat care poate fi comutată de releu (230 V C.A.) kW: 0.37

- Capacitatea de rupere în C.C.1: 30/110/220 V A: 8/0.6/0.25

- Sarcina minimă comutabilă mW (V/mA): 300 (5/5)

- Materialul de contact standard: AgNi

CARACTERISTICILE BOBINEI

- Tensiunea nominală (UN) V C.A (50/60 Hz)/V C.C: - /  12

- Putere nominală C.A./C.C/sens. C.C. W: 0.65/0.5

- Intervalul de funcţionare C.A / C.C./sensibilă C.C.: (0.73…1.5)UN/(0.73…1.5)UN

- Tensiunea de reţinere C.C: 0.4 UN

- Tensiunea necesara declanșării contactului C.C: 0.1 UN

DATE TEHNICE

- Durata de viaţă mecanică cicluri: 10 · 106

- Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 100 · 103

- Timpul de anclanşare/declanşare ms: 7/3 (12/4 sensibilă)

- Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6 (8 mm)

- Rigiditatea dielectrică dintre contactele deschise V C.A.: 1000

- Temperatura ambiantă °C: –40…+85

- Gradul de protecţie: RT II***

- Omologări (conform tipului): CCC EAC RINA
