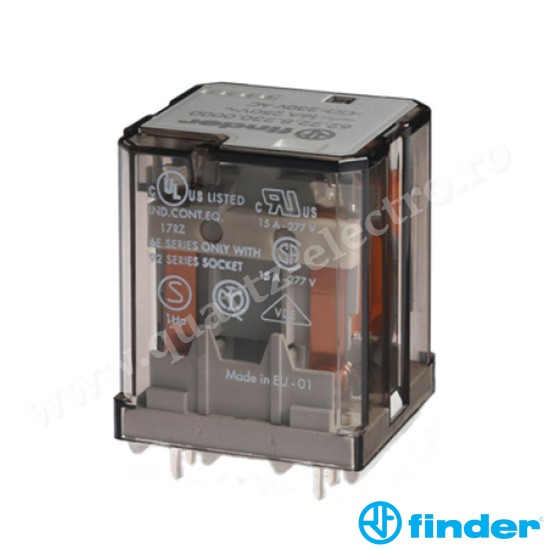

RELEU 62.32.9.024.0070 FINDER

Releu de putere, fişabil, terminale lamelare tip Faston 187(4.8x0.5mm), alimentare 24VC.C., 2C, 16A, AgCdO, cu buton de probă blocabil+ LED+ diodă, polaritatea + la pinul A/A1

Relee de putere (16 A) Fişabile/Faston 187

- Fişabile în socluri din seria 92 sau cu terminalele tip Faston 187(4.8 x 0.5 mm) şi adaptoare de montare opţionale

- 2 sau 3 contacte comutatoare sau ND contact normal deschis (deschiderea contactului ≥ 3 mm)

- Bobine în C.A. sau C.C.

- UL Listing (combinaţie releu/soclu)

- LED, indicator mecanic şi buton de test opţionale

- Izolaţie întărită între bobină şi contacte în conformitate cu EN 60335-1, spaţiu liber de 6 mm şi cale de conturnare 8 mm

- Opţional separator fizic între bobină şi contacte pentru aplicaţii SELV (Separated Extra Low Voltage)

- Material de contact fără cadmiu

- Socluri şi accesorii

- Brevet european

CARACTERISTICILE CONTACTULUI

Configuraţia contactului: 2 C contacte comutatoare

Curentul nominal/maxim de vârf A: 16/30**

Tensiunea nominală/maximă de comutaţie V C.A.: 250/400

Sarcină nominală C.A.1 VA: 4000

Sarcină nominală C.A.15 (230 V C.A.) VA: 750

Puterea nominală echivalentă a unui motor ce poate fi comutată de releu (230/400 V C.A.) kW: 0.8/—

Capacitatea de rupere în C.C.1: 30/110/220 V A: 16/1.1/0.7

Sarcina minimă comutabilă mW (V/mA): 1000 (10/10)

Materialul de contact standard: AgCdO

CARACTERISTICILE BOBINEI

Tensiune nominală (UN) V C.C.: 24

Putere nominală C.A./C.C. VA (50 Hz)/W: 3/3

Aria de funcţionare C.A./C.C.  (0.85…1.1)UN/ (0.85…1.1)UN

Tensiunea de reţinere C.A./C.C.: 0.8 UN / 0.6 UN

Tensiunea necesară declanşării contactului C.A./C.C.: 0.2 UN / 0.1 UN

DATE TEHNICE

Durata de viaţă mecanică C.A./C.C. cicluri: 10 · 106/30 · 106

Durata de viaţă electrică la sarcina nominală C.A.1 cicluri: 100 · 103

Timpul de conectare/deconectare ms: 11/4

Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 6

Rigiditatea dielectrică dintre contactele deschise V C.A.: 1500

Temperatura ambiantă °C: –40…+70

Gradul de protecţie: RT I

Omologări (conform tipului): CCC EAC RINA
