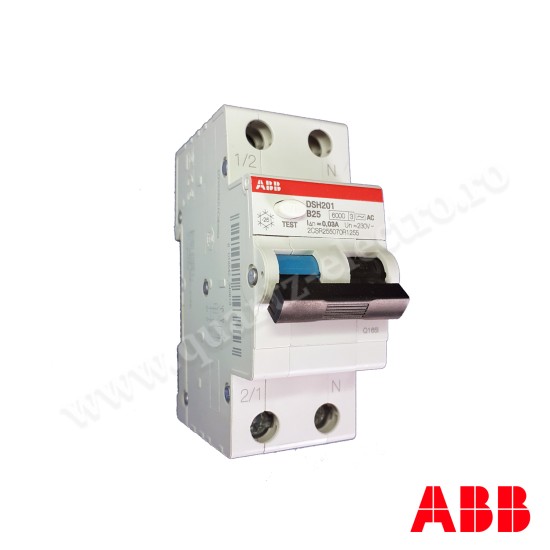

Intrerupator RCBO Diferential cu Protectie la Supratensiune 1P+N 25A 0.03 6KA ABB

Informații generale

Tip de produs extins:DSH201 B25 AC30

ID produs:2CSR255070R1255

EAN:8012542343813

Descriere catalog:DSH201 B25 AC30 Întrerupător de curent rezidual cu protecție la supracurent

Descriere lungă:Seria DSH201 este un RCBO 1P+N cu lățimea de două module pentru protecția circuitelor monofazate ale utilizatorului final împotriva suprasarcinii și a curenților de scurtcircuit, protecție împotriva efectelor curenților de defect sinusoidali alternativi la pământ, protecție împotriva contactelor indirecte

și protecție suplimentară împotriva contactelor directe. contacte (cu sensibilitate = 30 mA).

Tehnic

Standarde:IEC 61009-1

EN 61009-1

IEC 61009-2-1

EN 61009-2-1

Caracteristica de declanșare:B

Tip de curent rezidual:tip AC

Tensiune nominală de funcționare:230 V AC

Tensiune de testare dielectrică:2 kV

Tip tensiune de intrare:AC

Curent nominal (I n ):25 A

Curent rezidual nominal:30 mA

Capacitate nominală de scurtcircuit:6 kA

Capacitate maximă de întrerupere a scurtcircuitului (I cu ):10 kA

Curent de scurtcircuit condiționat nominal (I nc ):10 kA

Curent de supratensiune maxim:0 kA

Tip curent de scurgere:AC

Frecvența ( f ):50 Hz

Frecvența nominală (f):50 Hz

Pierdere de putere:Medie pe stâlp 4,1 W

fază stâlp 5,5 W

pol neutru 2,6 W

total 8,1 W

Conexiune la sursa de alimentare:Arbitrar

Rezistenta electrica:10000 ciclu

Rezistenta mecanica:ciclu 20000

Număr de poli:2

Număr de stâlpi protejați:1

Caracteristica de funcționare:Instantaneu

Categoria supratensiunii:III

Poziția terminalelor neutre:Dreapta

Accesorii disponibile:Nu

Capacitate de conectare:Bară colectoare 10 mm²

Rigidă 25 ... 25 mm²

Flexibil 25 ... 25 mm²

De mediu

Temperatura aerului ambiental:Funcționare -25 ... +55 °C

Depozitare -40 ... +70 °C

Grad de protecție:IP2X

Gradul de poluare:2

Stare RoHS:Conform Directivei UE 2011/65/UE

Informații RoHS:9AKK107492A2001

Declarație REACH:9AKK108467A9482

Șablon de raportare a mineralelor de conflict (CMRT):9AKK108468A3363

Dimensiuni

Lățimea în număr de distanțe modulare:2

Lățimea netă a produsului:0,035 m

Înălțimea netă a produsului:0,085 m

Adâncimea/lungimea netă a produsului:0,069 m

Greutate netă a produsului:0,182 kg

Adâncime încorporată ( t 2 ):69 mm
