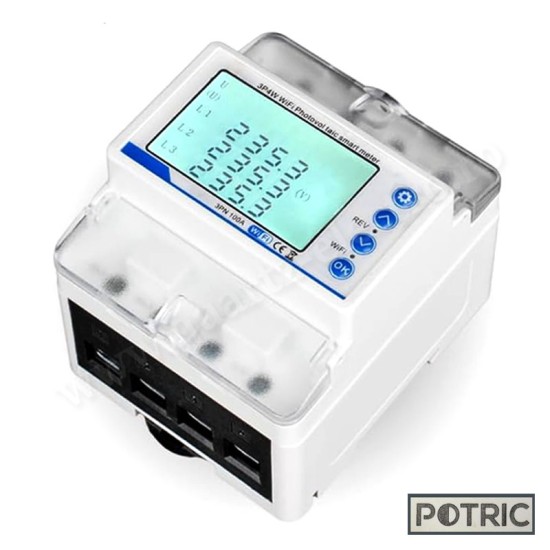

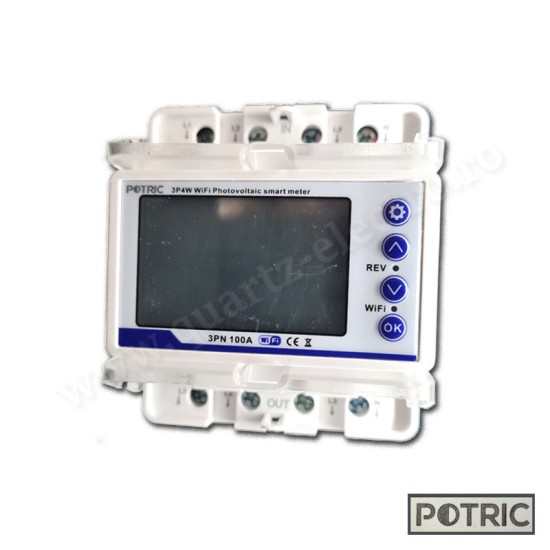

Contor de energie trifazat WiFi
Funcţii principale:
1. Protecție la supratensiune
2. Protecție la subtensiune
3. Protecție la supracurent
4. Protecție la subtensiune
6. Protecție cu întârziere
7. Temporizator
8. Protecție la dezechilibru de tensiune
9. Protecție la dezechilibru de curent
10. Protecție la scurtcircuit de fază
11. Protecție la secvența de fază
12. Monitor de energie bidirecțional
Fiecare parametru poate fi setat cu prag de acțiune și Pornit/Oprit.
Iluminare de fundal:
1. Timp de iluminare: Afişajul va rămâne aprins timp de 180 de secunde färǎ nicio acţiune
2. Culoare: Culoarea luminii de fundal este albă în timpul funcționării normale, se va transforma în roşie când releul este deconectat.
Apăsați butoanele sus și jos pentru a comuta și a afişa tensiunea, curentul, consumul de energie și frecvența factorului de putere.
Descrierea funcției
Această funcție are rolul de a proteja dispozitivul împotriva distrugerii instantanee a tensiunii inalte şi a supratensiunii în timpul restabilirii alimentării.
Limită de supratensiune 60-300V - 275V
Limită de subtensiune 60-300V -175V
Întârziere protecție UO VU la subtensiune şi supratensiune 20s
Dacă limita de supratensiune este setată la 300V, când tensiunea este peste 300V, dispozitivul se va opri automat. (Fiecare fază poate fi setată separat)
Dacă limita de subtensiune este setată la 60V, când tensiunea este sub 60V, dispozitivul se va opri automat. (Fiecare fază poate fi setată separat)
Dacă tensiunea este peste sau sub valoarea setată, dispozitivul se va opri automat, iar când tensiunea revine la valoarea normală, se va opri după timpul de întârziere setat.
Limită de subcurent 0.0-60A
Recuperare imediată 0.0A
Dacă limita de subcurent este setată la 60 A, dispozitivul se va opri automat când curentul este sub 60 A după timpul de întârziere setat. (Fiecare fază poate fi setată separat)
Înregistrare defecțiuni:
Înregistrare supratensiune, subtensiune, suprasarcină, protecție la curent scăzut, dezechilibru de tensiune, dezechilibru de curent și protecție la secvența de fază.

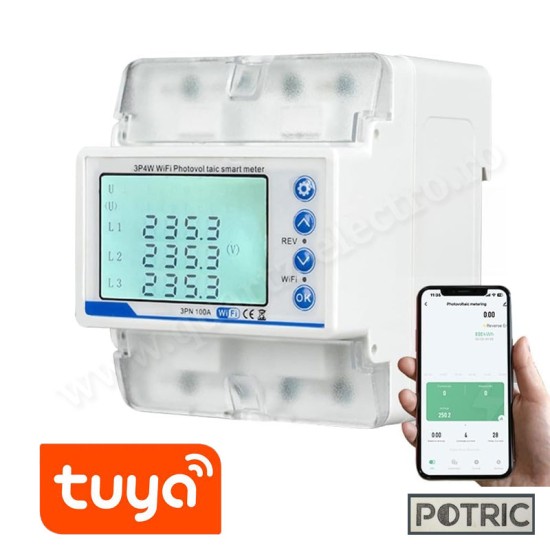

Notă: Înregistrare aplicație Tuya
Stare indicator Wi-Fi:
1. Clipirea indică căutarea semnalului WiFi.
2. Clipirea lentă indică faptul că WiFi este offline.
3. Lumini lungi indică faptul că WiFi este conectat.
Setări funcții:
Apăsați lung și mențineți apăsat butonul de setare pentru a accesa pagina de afişare a stării setărilor, clipind biții de date setați.
Setați conținutul acestui bit prin intermediul butoanelor sus și jos.
Apăsați scurt tasta de setare pentru a comuta bitul de setare.
Apăsați scurt OK pentru a confirma setările de pe această pagină şi a trece la următoarea pagină de setări.
Apăsați lung OK pentru a ieşi din starea de setări şi a salva setările. și afişați interfața "Tensiune":
Apăsați lung și mențineți apăsat pentru a configura WIFI şi a comuta afişajul la EPS (putere activă combinată),
apăsați lung şi menţineţi apăsat pentru a șterge alimentarea şi a afişa "Interfața de frecvenţă".
Restaurați configuraţia din fabrică.
Condiții de instalare şi utilizare:
1. Temperatură: -20°C-60°C
2. Umiditate: <85%
3. Altitudine: nu depăşeşte 2000 m
4. Nivel de poluare: Nivelul 3
5. Instalare: Șină DIN de 35 mm
6. Capacitate cablare: Sârmă de cupru izolată de 35mm2 sau mai mică..
Precauții:
1. Acest produs nu are funcție de izolare. Vă rugăm să deconectați etapa frontală atunci când reparați întrerupătorul de circuit.
2. Linia zero (linia N) a acestui produs este conectată direct, fără funcție de deconectare.
3. Protectorul trebuie cablat conform marcajelor şi trebuie conectat corect
4. Deși acest produs are o funcție limitată de protecție la curent, nu poate înlocui întrerupătoarele de circuit. Vă rugăm să instalați întrerupătoare de circuit precum DZ47 sau C65 în față sau la capătul liniei pentru protecție la scurtcircuit.
5. Înainte de utilizare, strângeți şurubul de fixare pentru a evita deteriorarea produsului din cauza unei conexiuni slabe.
