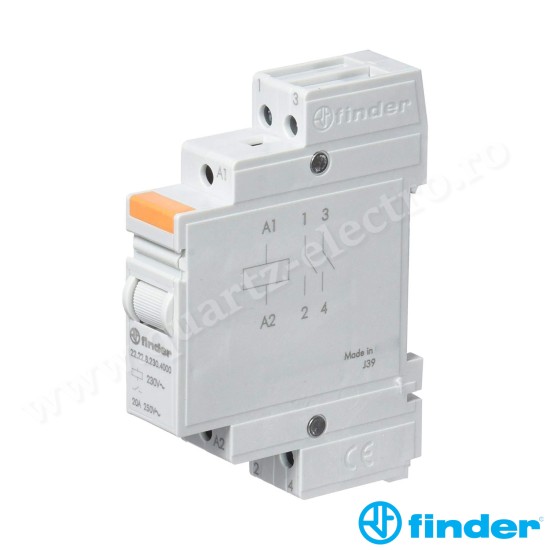

Releu cu 2 contacte, 20 A pentru montare directă pe şină de 35 mm (EN 60715)
- 17.4 mm lăţime
- Buton de testare
- Etichetă indicatoare
- Bobine în C.A. sau C.C.
- Montare pe şină de 35 mm (EN 60715)
- Material de contact fără cadmiu
CARACTERISTICILE PRODUSULUI
- 2 ND - contacte normal deschise
- Montare pe şină de 35 mm
(EN 60715)
CARACTERISTICILE CONTACTULUI
Configuraţia contactului: 2 ND
Curentul nominal/maxim de vârf A: 20/30
Tensiunea nominală/maximă de comutaţie V C.A.: 250/400
Sarcină nominală C.A. 1 VA: 5000
Sarcină nominală C.A. 15 (230 V C.A.) VA :1000
Capacitatea de rupere în C.C. 1 30/110/220 V A: 20/0.3/0.12
Sarcina minimă comutabilă mW (V/mA): 1000 (10/10)
Materialul de contact standard AgSnO2
CARACTERISTICILE ALIMENTARII
Tensiune nominală (UN) V C.A. (50/60 Hz) / V C.C.: 230/ -
Putere nominală C.A./C.C. VA (50 Hz)/W: 3/1.25
Aria de funcţionare C.A. (50 Hz)/C.C.: (0.85…1.1)UN / (0.9…1.1)UN
DATE TEHNICE
Durata de viaţă mecanică C.A./C.C. cicluri: 500 · 103
Durata de viaţă electrică la sarcină nominală C.A. 1 cicluri: 50 · 103
Timpul de anclanşare/declanşare ms: 15/8
Durata maximă a impulsului de comandă continuă continuă Izolaţia dintre bobină şi contacte (1.2/50 μs) kV: 4
Temperatura ambiantă °C: –40…+40
Gradul de protecţie: IP 20
Omologări (conform tipului): CE EAC
