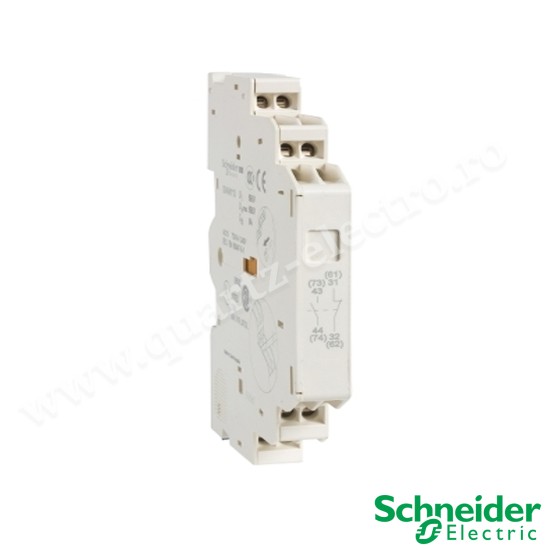

BLOC DE CONTACTE AUXILIAR TESYS GVAN203 2NO SCHNEIDER ELECTRIC

CARACTERISTICI PRINCIPALE

GAMA DE PRODUSE: TeSys GV2, TeSys GV3

GAMA: TeSys

NUME SCURT AL DISPOZITIVULUI: GVAN

TIP PRODUS SAU COMPONENTA: bloc de contacte auxiliar

COMPATIBILITATE PRODUS: GV2L, GV2LE

LOCATIE DE MONTARE: partea stanga

COMPOZITIE CONTACT POL: 2 NO

CONEXIUNI - BORNE: circuit de comanda: borne cu arc 1 cablu 0.75...2.5 mm² - rigiditate cablu: flexibil - fara pin, circuit de comanda: borne cu arc 2 cablu 0.75...2.5 mm² - rigiditate cablu: flexibil - fara pin

CARACTERISTICI COMPLEMENTARE

[UI] TENSIUNE NOMINALĂ DE IZOLAŢIE: 600 V - conformitate cu UL 508, 690 V - conformitate cu IEC 60947-1

[UE] TENSIUNE OPERATIONALA NOMINALA: 48...690 V c.a., 24...240 V c.c.

[ITH] CURENT TERMIC CONVENŢIONAL ÎN AER LIBER: 6 A

TIP DE PROTECTIE: întreruptor automat GB2CB... clasificare în funcţie de curentul de utilizare pentru Ue <= 415 V, gG fuse <= 10 A

CURENTUL MINIM DE COMUTARE: 5 mA

TENSIUNEA MINIMĂ DE COMUTARE: 17 V

PUTERE NOMINALĂ DE FUNCŢIONARE ÎN VA: 300 VA la 48 V AC-15 - durabilitatea electrică: 100000 cic, 400 VA la 690 V AC-15 - durabilitatea electrică: 100000 cic

PUTERE NOMINALĂ DE FUNCŢIONARE ÎN W: 120 W la 240 V DC-13 - durabilitatea electrică: 100000 cic, 140 W la 110 V DC-13 - durabilitatea electrică: 100000 cic

ÎNĂLŢIME: 89 mm

LĂŢIME: 9.3 mm

ADÂNCIME: 66 mm

COD COMPATIBILITATE: GVAN
