Modul Inregistrare Voce ISD1820 Si Difuzor Arduino

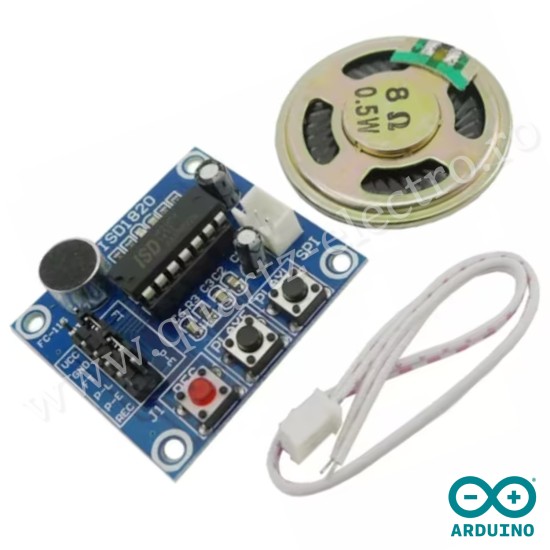

Modul de înregistrare vocală, cu un difuzor, ce are la baza un microcontroller ISD1820.

Descriere:

Acest modul se bazează pe un microcontroller ISD1820, care este un dispozitiv de înregistrare / redare a mai multor mesaje. Poate oferi o înregistrare vocală reală cu un singur chip, o memorie fără pierderi și o capacitate de redare de 8 până la 20 de secunde. Eșantionul este de 3,2k și durata totală a înregistrării este de 20 de secunde. Acest modul este foarte ușor de utilizat și il puteți controla direct prin apăsarea butonului la bord sau prin utilizarea unui microcontroler, cum ar fi Arduino, STM32, ChipKit etc. De aici puteți controla cu ușurință înregistrarea, redarea, repetarea și așa mai departe.

Caracteristici:

Tensiune de alimentare: 2.4V - 5.5V

Consum curent: 30mA

Microfon integrat pe placă

Amplificator integrat care poate controla direct un difuzor cu impedanță de 8 ohmi și o putere de 0,5 W

Buton de interfață pentru înregistrare și redare

Modul automat de oprire

Driver speaker 8Ω pe chip

Poate fi controlat atât manual, cât și prin MCU

Sample rate și durata sunt variabile prin înlocuirea unei singure rezistențe

Înregistreaza până la 20 de secunde de sunet

Dimensiuni: 37mm x 54mm

Boxa 0.5W 8 Ω

Interfață:

1-> PLAYE - Playback / redare, edge-activated: Atunci când se detectează o tranziție HIGH-going, aceasta continuă până când se întâlnește un marcator End of Message (EOM) sau se ajunge la sfârșitul spațiului de memorie.

2 -> REC - Intrarea REC este un semnal de înregistrare activ-HIGH. Aparatul înregistrează ori de câte ori REC este HIGH. Acest pin trebuie să rămână HIGH pe durata înregistrării. REC are prioritate față de semnalul de redare (PLAYL sau PLAY).

3-> Ieșirile difuzoarelor - Pinii SP + și SP- oferă unitate directă pentru difuzoare cu impedanță de până la 8 Ω.

4-> MIC - Intrare microfon, intrarea microfonului își transferă semnalele către preamplificatorul de pe cip.

5-> REPLAY - redă înregistrarea in buclă.

6-> FT- Feed Through: Acest mod permite utilizarea difuzoarelor pentru semnale externe.

7-> ISD1820 - chip IC

8-> Conectori I/O - VCC LED NC FT GND / VCC REC PLAYE PLAYL GND

9-> P2 - conexiune scurt ROSC la o rezistență de 100k, ceea ce înseamnă că durata înregistrării este de 10 secunde

10-> PLAYL - Redare, Nivel activat, atunci când acest nivel de intrare trece de la LOW la HIGH, este inițiat un ciclu de redare.

De asemenea, puteți modifica R2 pentru a schimba durata înregistrării. Durata implicită a înregistrării este de 10 secunde.
