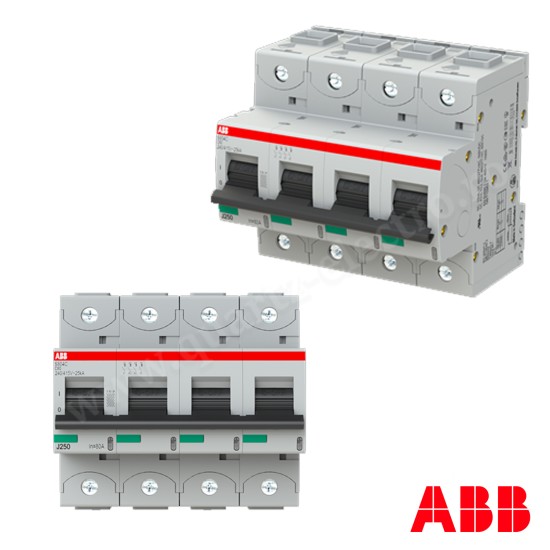

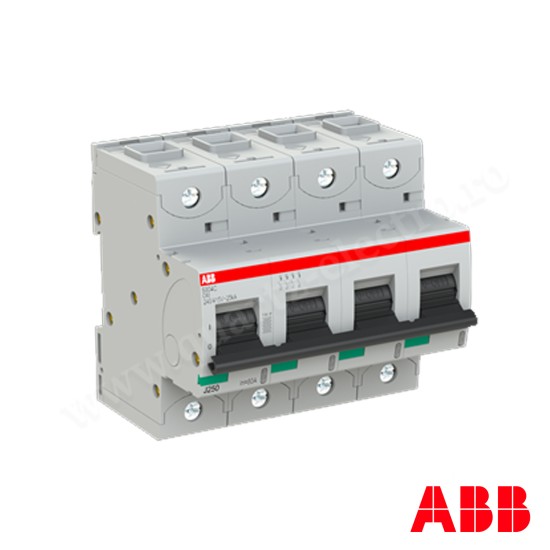

INTRERUPATOR AUTOMAT, MAGNETO-TERMIC 4P 80A ABB S804C-C80

Protectie termica si electromagnetica. Capacitatea maxima de rupere 25 kA la curent nominal de 80A, 4P.

Intrerupator automat, magneto-termic 4P 80A 25kA 254/440V- ABB S804C-C80

Informaţii generale

Tip produs: S804C-C80
Descriere din catalog: S804C-C80 High Performance Circuit Breaker
Descriere detaliata:
S804C-C80 este un intrerupator automat cu 4 poli, magneto-termic cu caracteristica C si curent nominal de 80A, cu capacitate de rupere de 25kA.

Dimensiuni

Latime neta produs: 106 mm
Inaltime neta produs: 82.5 mm
Adancime neta produs: 95 mm
Greutate neta produs: 0.96 kg

Detalii tehnice

Standarde: IEC/EN 60947-2, IEC 60898-1
Numar poli 4
Caracteristica de declansare: C
Curent nominal (In): 80A
Tensiune nominala de lucru: 400/500 V AC, 375 V DC
Pierdere de putere: per pol, 6.4 W
Tensiune nominala de izolare (Ui): 500 V AC
Tensiune de lucru: Maxim 230/400 V AC, minim 12 V AC
Frecventa nominala (f): 50 / 60 Hz
Capacitatea nominala de scurt-circuit (Icn): 15 kA

Capacitate nominala maxima de rupere la scurt-circuit (Icu):
(240 / 415V AC) 25 kA
(254 / 440V AC) 15 kA
(125V DC) 10 kA

Capacitate nominala de rupere la scurt-circuit (Ics)
(240 / 415V AC) 18 kA
(254 / 440V AC) 10 kA
(125V DC) 10 kA

Clasa de limitare energetica: 3
Categoria de supratensiune: IV
Grad de poluare: 3
Grad de protectie: conform IEC 60529 IP20
Durabilitate electrica: 6000 cicluri
Durabilitate mecanica: 4000 cicluri

Certificari si declaratii (Numar documente)

Declaratie de conformitate - CE: 2CCC413016D060
